Page 180 - TUBES - LISTINO 2023
P. 180

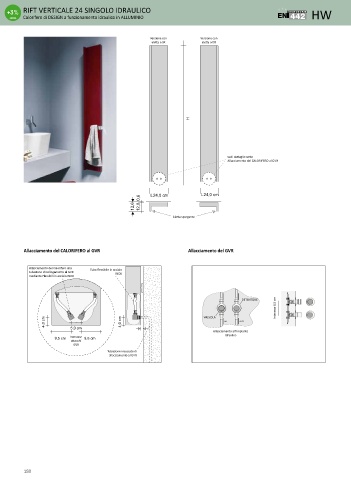

RIFT VERTICALE 24 SINGOLO IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW
Versione con Versione con
aletta a SX aletta a DX
H
vedi dettaglio sotto
Allacciamento del CALORIFERO al GVR
0,6 L 24,0 cm L 24,0 cm
12,6 12,0
Aletta sporgente
Allacciamento del CALORIFERO al GVR Allacciamento del GVR
Allacciamento del Calorifero alla Tubo flessibile in acciaio
tubazione di collegamento al GVR INOX
mediante Flessibili in acciaio INOX
DETENTORE
Interasse 8,5 cm
4,0 cm 4,0 cm VALVOLA IN OUT
5,0 cm
Allacciamento all’impianto
Idraulico
9,5 cm Interasse 9,5 cm
attacchi
GVR
Tubazione incassate di
allacciamento al GVR
180
