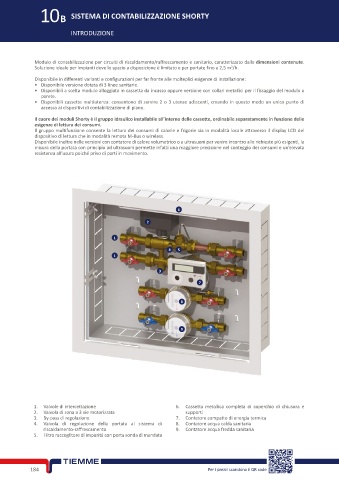

Page 198 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10B SISTEMA DI CONTABILIZZAZIONE SHORTY

INTRODUZIONE

Modulo di contabilizzazione per circuiti di riscaldamento/raffrescamento e sanitario, caratterizzato dalle dimensioni contenute.
Soluzione ideale per impianti dove lo spazio a disposizione è limitato e per portate fino a 2,5 m /h.
3
Disponibile in differenti varianti e configurazioni per far fronte alle molteplici esigenze di installazione:
• Disponibile versione dotata di 3 linee sanitarie.
• Disponibili a scelta modulo alloggiato in cassetta da incasso oppure versione con collari metallici per il fissaggio del modulo a
parete.
• Disponibili cassette multiutenza: consentono di servire 2 o 3 utenze adiacenti, creando in questo modo un unico punto di
accesso ai dispositivi di contabilizzazione di piano.
Il cuore dei moduli Shorty è il gruppo idraulico installabile all’interno delle cassette, ordinabile separatamente in funzione delle
esigenze di lettura dei consumi.
Il gruppo multifunzione consente la lettura dei consumi di calorie e frigorie sia in modalità locale attraverso il display LCD del
dispositivo di lettura che in modalità remota M-Bus o wireless.
Disponibile inoltre nelle versioni con contatore di calore volumetrico o a ultrasuoni per venire incontro alle richieste più esigenti, la
misura della portata con principio ad ultrasuoni permette infatti una maggiore precisione nel conteggio dei consumi e un’elevata
resistenza all’usura poiché privo di parti in movimento.

6

2

1
4 5
1

3
7

8

9

1. Valvole di intercettazione 6. Cassetta metallica completa di coperchio di chiusura e
2. Valvola di zona a 3 vie motorizzata supporti
3. By-pass di regolazione 7. Contatore compatto di energia termica
4. Valvola di regolazione della portata al sistema di 8. Contatore acqua calda sanitaria
riscaldamento-raffrescamento 9. Contatore acqua fredda sanitaria
5. Filtro raccoglitore di impurità con porta sonda di mandata
