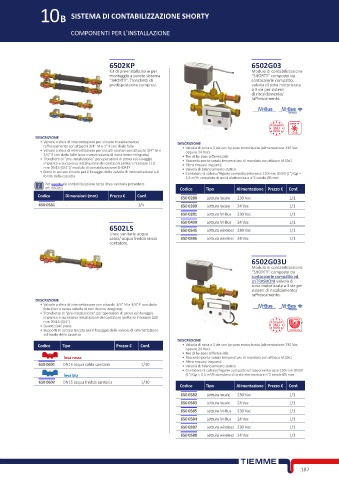

Page 201 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10B SISTEMA DI CONTABILIZZAZIONE SHORTY

COMPONENTI PER L'INSTALLAZIONE

6502KP 6502G03
Kit di pre-installazione per Modulo di contabilizzazione
montaggio a parete sistema “SHORTY” composto da
”SHORTY”. Tronchetti di contacalorie compatto,
predisposizione compresi. valvola di zona motorizzata
a 3 vie per sistemi
di riscaldamento/
raffrescamento.

Wireless

00569.79
TURBINA
DESCRIZIONE
• Valvole a sfera di intercettazione per circuito riscaldamento/ DESCRIZIONE
raffrescamento con attacchi 3/4” M e 1” F con dado folle • Valvola di zona a 3 vie con by-pass motorizzata (alimentazione 230 Vac
• Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e oppure 24 Vac)
3/4” F con dado folle (con o senza valvola di non ritorno integrata) • Tee di by-pass differenziale
• Tronchetti di “pre-installazione” per operazioni di prova e/o lavaggio • Raccordo porta-sonda temperatura di mandata con attacco M10x1
impianto e successiva installazione dei contatori sanitari interasse 110 • Filtro rimuovi impurità
mm DN15 (3/4")/ modulo di contabilizzazione SHORTY • Valvola di bilanciamento statico
• Dime in acciaio zincato per il fissaggio delle valvole di intercettazione sul • Contatore di calorie/frigorie compatto interasse 130 mm DN20 (1") Qp =
fondo della cassetta 2,5 m /h completo di unità elettronica e n°2 sonde Ø5 mm
3
Per eventuale contabilizzazione terza linea sanitaria prevedere
art. 6502LS Codice Tipo Alimentazione Prezzo € Conf.
Codice Dimensioni (mm) Prezzo € Conf. 650 0280 Lettura locale 230 Vac 1/1
650 0581 - 1/4 650 0399 Lettura locale 24 Vac 1/1
650 0281 Lettura M-Bus 230 Vac 1/1
650 0400 Lettura M-Bus 24 Vac 1/1
6502LS 650 0545 Lettura wireless 230 Vac 1/1
Linee sanitarie acqua
calda/ acqua fredda senza 650 0586 Lettura wireless 24 Vac 1/1
contatore.

6502G03U
Modulo di contabilizzazione
“SHORTY” composto da
contacalorie compatto ad
ULTRASUONI valvola di
zona motorizzata a 3 vie per
sistemi di riscaldamento/
raffrescamento.
DESCRIZIONE
• Valvole a sfera di intercettazione con attacchi 3/4" M e 3/4" F con dado
folle (con o senza valvola di non ritorno integrata) Wireless
• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio
impianto e successiva installazione del contatore sanitario interasse 110
mm DN15 (3/4") 00569.79 v
• Guarnizioni piane
• Supporti in acciaio zincato per il fissaggio delle valvole di intercettazione ULTRASUONI
sul fondo della cassetta
DESCRIZIONE
Codice Tipo Prezzo € Conf. • Valvola di zona a 3 vie con by-pass motorizzata (alimentazione 230 Vac
oppure 24 Vac)
• Tee di by-pass differenziale
leva rossa • Raccordo porta-sonda temperatura di mandata con attacco M10x1
650 0601 DN15 acqua calda sanitaria 1/10 • Filtro rimuovi impurità
• Valvola di bilanciamento statico
• Contatore di calorie/frigorie compatto ultrasuoni interasse 130 mm DN20
leva blu (1") Qp = 2,5 m /h completo di unità elettronica e n°2 sonde Ø5 mm
3
650 0602 DN15 acqua fredda sanitaria 1/10
Codice Tipo Alimentazione Prezzo € Conf.
650 0582 Lettura locale 230 Vac 1/1
650 0583 Lettura locale 24 Vac 1/1
650 0585 Lettura M-Bus 230 Vac 1/1
650 0584 Lettura M-Bus 24 Vac 1/1
650 0587 Lettura wireless 230 Vac 1/1
650 0588 Lettura wireless 24 Vac 1/1

187
