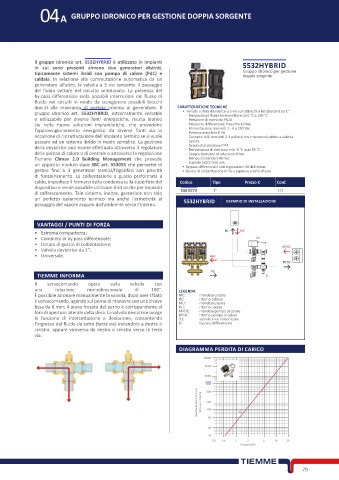

04A        GRUPPO IDRONICO PER GESTIONE DOPPIA SORGENTE









             Il gruppo idronico art. 5532HYBRID è utilizzato in impianti              5532HYBRID
             in  cui sono  presenti  almeno  due generatori distinti,
             tipicamente  sistemi  ibridi  con pompa  di  calore  (PdC) e             Gruppo idronico per gestione
                                                                                      doppia sorgente
             caldaia.  In  relazione  alla  commutazione  automatica da  un
             generatore all’altro, la valvola a 3 vie consente il passaggio
             del fluido  vettore  nel circuito selezionato.  La presenza del
             by-pass differenziale evita possibili interruzioni del flusso di
             fluido  nei circuiti  in  modo  da scongiurare  possibili  blocchi
             dovuti  alla  mancanza di  portata minima  al  generatore. Il   CARATTERISTICHE TECNICHE
             gruppo  idronico  art. 5532HYBRID, estremamente versatile   •  Valvola a sfera deviatrice a 3 vie con attacchi a bocchettoni da 1”:
                                                                  -  Temperatura fluido termovettore da 0 °C a 100 °C
             e utilizzabile  per diverse fonti  energetiche, risulta idoneo   -  Pressione di esercizio PN16
             sia  nelle nuove soluzioni  impiantistiche, che prevedono   -  Pressione differenziale massima 10 bar
             l’approvvigionamento energetico da diverse  fonti sia in   -  Alimentazione morsetti 1 - 4 a 230 Vac
                                                                  -  Potenza assorbita 6 VA
             occasione di ristrutturazione dell’impianto termico se si vuole   -  Contatto relè morsetti 2-3 pulito (non in tensione) attivo a valvola
             passare ad un sistema ibrido in modo semplice. La gestione   aperta
             della deviatrice può essere effettuata attraverso il regolatore   -  Grado di protezione IP44
                                                                  -  Temperatura di esercizio min -5 °C max 55 °C
             della pompa di calore o di centrale o attraverso la regolazione   -  Coppia massima di rotazione 8 Nm
             Tiemme  Climav 2.0  Building  Management  che prevede   -  Tempo di manovra 80 Sec
                                                                  -  Fusibile 5x20 F350 mA
             un apposito modulo slave SBC art. 5530S5 che permette di   • By-pass differenziale con regolazione 50-400 mbar
             gestire  fino  a 3 generatori termici/frigoriferi con  priorità   • Guscio di coibentazione in Pe-x espanso a celle chiuse
             di  funzionamento.  La  coibentazione  a guscio  preformata a
             caldo, impedisce il formarsi della condensa sulla superficie del   Codice  Tipo  Prezzo €  Conf.
             dispositivo e rende possibile utilizzare il kit anche per impianti   556 0273  1”     1/1
             di raffrescamento. Tale sistema, inoltre, garantisce non solo
             un  perfetto isolamento termico ma anche l’ermeticità al   5532HYBRID  ESEMPIO DI INSTALLAZIONE
             passaggio del vapore acqueo dall’ambiente verso l’interno.


              VANTAGGI / PUNTI DI FORZA
             •  Estrema compattezza;                                            RC   MC
             •  Completo di by pass differenziale;                                         V3
             •  Dotato di guscio di coibentazione;
             •  Valvola deviatrice da 1”;                                                           MPDC
             •  Universale.                                                MU
                                                                                                    RPDC
                                                                           RU
              TIEMME INFORMA                                                                  D
             Il   servocomando  opera   sulla  valvola  con
             una    rotazione   monodirezionale  di   180°.     LEGENDA
             È possibile azionare manualmente la valvola, dopo aver sfilato   MC:   mandata caldaia
             il servocomando, agendo sul perno di manovra con una chiave   RC:   ritorno caldaia
                                                                       mandata utenza
                                                                MU:
             fissa da 8 mm; il piano fresato del perno è corrispondente al   RU:   ritorno utenza
             foro di apertura laterale della sfera. La valvola deviatrice svolge   MPDC:    mandata pompa di calore
             la funzione di  intercettazione  e deviazione, consentendo   RPDC:   ritorno pompa di calore
                                                                       valvola 3 vie motorizzata
                                                                V3:
             l’ingresso del fluido da sotto (terza via) inviandolo a destra o   D:   by-pass differenziale
             sinistra, oppure viceversa da destra o sinistra verso la terza
             via.
