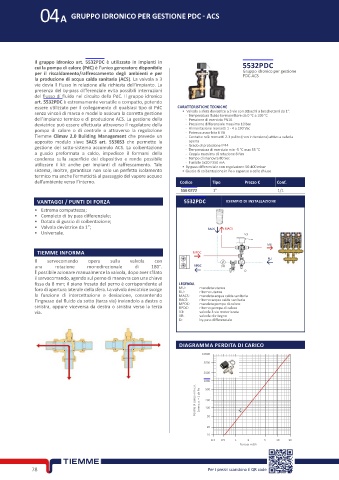

Page 92 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

04A GRUPPO IDRONICO PER GESTIONE PDC - ACS

Il gruppo idronico art. 5532PDC è utilizzato in impianti in 5532PDC
cui la pompa di calore (PdC) è l’unico generatore disponibile
per il riscaldamento/raffrescamento degli ambienti e per Gruppo idronico per gestione
PDC-ACS
la produzione di acqua calda sanitaria (ACS). La valvola a 3
vie devia il flusso in relazione alla richiesta dell’impianto. La
presenza del by-pass differenziale evita possibili interruzioni
del flusso di fluido nel circuito della PdC. Il gruppo idronico
art. 5532PDC è estremamente versatile e compatto, potendo
essere utilizzato per il collegamento di qualsiasi tipo di PdC CARATTERISTICHE TECNICHE
senza vincoli di marca e modello assicura la corretta gestione • Valvola a sfera deviatrice a 3 vie con attacchi a bocchettoni da 1”:
- Temperatura fluido termovettore da 0 °C a 100 °C
dell’impianto termico e di produzione ACS. La gestione della - Pressione di esercizio PN16
deviatrice può essere effettuata attraverso il regolatore della - Pressione differenziale massima 10 bar
pompa di calore o di centrale o attraverso la regolazione - Alimentazione morsetti 1 - 4 a 230 Vac
- Potenza assorbita 6 VA
Tiemme Climav 2.0 Building Management che prevede un - Contatto relè morsetti 2-3 pulito (non in tensione) attivo a valvola
apposito modulo slave SACS art. 5530S3 che permette la aperta
gestione del sotto-sistema accumulo ACS. La coibentazione - Grado di protezione IP44
- Temperatura di esercizio min -5 °C max 55 °C
a guscio preformata a caldo, impedisce il formarsi della - Coppia massima di rotazione 8 Nm
condensa sulla superficie del dispositivo e rende possibile - Tempo di manovra 80 Sec
- Fusibile 5x20 F350 mA
utilizzare il kit anche per impianti di raffrescamento. Tale • By-pass differenziale con regolazione 50-400 mbar
sistema, inoltre, garantisce non solo un perfetto isolamento • Guscio di coibentazione in Pe-x espanso a celle chiuse
termico ma anche l’ermeticità al passaggio del vapore acqueo
dall’ambiente verso l’interno. Codice Tipo Prezzo € Conf.
556 0272 1” 1/1
VANTAGGI / PUNTI DI FORZA 5532PDC ESEMPIO DI INSTALLAZIONE
• Estrema compattezza;
• Completo di by pass differenziale;
• Dotato di guscio di coibentazione;
• Valvola deviatrice da 1”; RACS MACS
• Universale. V3

MU
TIEMME INFORMA MPDC
Il servocomando opera sulla valvola con RU
una rotazione monodirezionale di 180°. RPDC VR
È possibile azionare manualmente la valvola, dopo aver sfilato D
il servocomando, agendo sul perno di manovra con una chiave
fissa da 8 mm; il piano fresato del perno è corrispondente al LEGENDA
foro di apertura laterale della sfera. La valvola deviatrice svolge MU: mandata utenza
RU:
ritorno utenza
la funzione di intercettazione e deviazione, consentendo MACS: mandata acqua calda sanitaria
l’ingresso del fluido da sotto (terza via) inviandolo a destra o RACS: ritorno acqua calda sanitaria
sinistra, oppure viceversa da destra o sinistra verso la terza MPDC: mandata pompa di calore
ritorno pompa di calore
RPDC:
via. V3: valvola 3 vie motorizzata
VR: valvola di ritegno
D: by-pass differenziale
DIAGRAMMA PERDITA DI CARICO
10000
5000
2000
1000
Perdite di carico mm c.a. 1mm c.a. = 1 da Pa 200 1''
500

100
50
20
10
0.3 0.5 1 2 5 10 20
Portata m3/h

78 Per i prezzi scansiona il QR code
