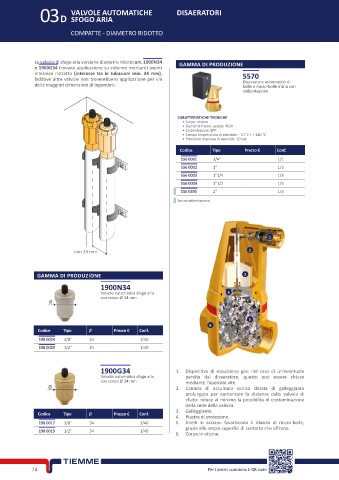

Page 88 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

VALVOLE AUTOMATICHE DISAERATORI
03D SFOGO ARIA

COMPATTE - DIAMETRO RIDOTTO

Le valvole di sfogo aria versione diametro ridotto art. 1900N34 GAMMA DI PRODUZIONE
e 1900G34 trovano applicazione su colonne montanti aventi
interasse ristretto (interasse tra le tubazioni min. 34 mm), 5570
laddove altre valvole non troverebbero applicazione per via Disaeratore automatico di
delle maggiori dimensioni di ingombro. bolle o micro-bolle d’aria con
coibentazione.

CARATTERISTICHE TECNICHE
• Corpo: ottone
• Elementi interni: acciaio INOX
• Coibentazione: EPP
• Campo temperatura di esercizio: - 10 °C ÷ + 120 °C
• Pressione massima di esercizio: 10 bar
Codice Tipo Prezzo € Conf.
556 0001 3/4” 1/1
556 0002 1" 1/3
556 0003 1”1/4 1/3
556 0004 1”1/2 1/3
556 0395 2" 1/3
Senza coibentazione

1

min 34 mm 2

GAMMA DI PRODUZIONE 3
1900N34
Valvola automatica sfogo aria 4
con corpo Ø 34 mm

5
6
Codice Tipo Ø Prezzo € Conf.
198 0024 3/8” 34 1/40
198 0029 1/2” 34 1/40

1900G34 1. Dispositivo di espulsione gas: nel caso di un’eventuale
Valvola automatica sfogo aria perdita dal disaeratore, questo può essere chiuso
con corpo Ø 34 mm mediante l’apposita vite.
2. Camera di accumulo conica dotata di galleggiante
prolungato per aumentare la distanza dalla valvola di
sfiato: riduce al minimo la possibilità di contaminazione
della sede della valvola.
3. Galleggiante.
Codice Tipo Ø Prezzo € Conf.
4. Piastra di protezione.
198 0017 3/8” 34 1/40 5. Anelli in acciaio: favoriscono il rilascio di micro-bolle,
grazie alle ampie superfici di contatto che offrono.
198 0019 1/2” 34 1/40
6. Corpo in ottone.

74 Per i prezzi scansiona il QR code
