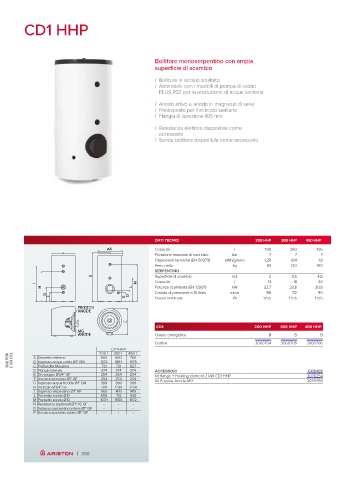

Page 400 - ARISTON - CATALOGO 10-2022

CD1 HHP

Bollitore monoserpentino con ampia
superficie di scambio

/ Bollitore in acciaio smaltato
/ Abbinabile con i modelli di pompa di calore
PLUS R32 per la produzione di acqua sanitaria

/ Anodo attivo e anodo in magnesio di serie
/ Predisposto per il ricircolo sanitario
/ Flangia di ispezione 105 mm

/ Resistenza elettrica disponibile come
accessorio
/ Sonda bollitore disponibile come accessorio

DATI TECNICI 200 HHP 300 HHP 450 HHP
Capacità l 190 280 435
Pressione massima di esercizio bar 7 7 7
Dispersioni termiche (EN 60379) kWh/giorno 1,28 1,64 1,9
Peso netto kg 83 120 160
SERPENTINO
Superficie di scambio m2 2 3,5 4,5
Capacità l 13 18 30
Potenza scambiata (EN 12897) kW 22,7 33,8 30,8
Caduta di pressione a 15 l/min mbar 88 92 90
Flusso nominale l/h 1755 1755 1755

CD1 200 HHP 300 HHP 450 HHP
Classe energetica B B B
Codice 3060704 3060705 3060706
CD1 HHP 450 L
300 L
200 L
BOLLITORI E FAN COIL A Diametro esterno 1332 1854 1978
660
760
660
B Ingresso acqua calda Ø1" GM
C Profondità Massima
731
D Flangia laterale 731 374 827 ACCESSORI CODICE
374
374
E Drenaggio Ø3/4" GF 254 254 254 Kit flange + Heating element 2 kW CD1 HHP 3078254
F Uscita serpentino Ø1" GF 254 254 254 Kit Passive Anode MG 3078256
G Ingresso acqua fredda Ø1" GM 389 389 389
H Ricircolo Ø3/4" GF 789 1239 1234
I Ingresso serpentino Ø1" GF 969 1419 1415
L Pozzetto sonda Ø10 659 714 834
M Pozzetto sonda Ø10 1034 1556 1672
N Resistenza (optional) Ø1" 1/2 GF - - -
O Ingresso serpentino solare Ø1" GF - - -
P Uscita serpentino solare Ø1" GF - - -
| 398
