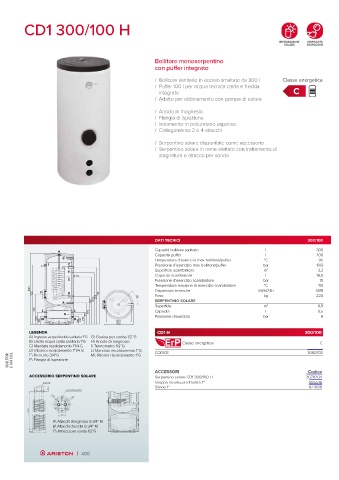

CD1 300/100 H

Bollitore monoserpentino
con puffer integrato

/ Bollitore sanitario in acciaio smaltato da 300 l Classe energetica
/ Puffer 100 l per acqua tecnica calda e fredda
integrato C
/ Adatto per abbinamento con pompe di calore

/ Anodo in magnesio
/ Flangia di ispezione
/ Isolamento in poliuretano espanso
/ Collegamento 2 o 4 attacchi
/ Serpentino solare disponibile come accessorio
/ Serpentino solare in rame alettato con trattamento di
stagnatura e attacco per sonda

DATI TECNICI 300/100
Capacità bollitore sanitario l 300
H
Capacità puffer l 100
B Temperatura d’esercizio max bollitore/puffer °C 95
I C Pressione d’esercizio max bollitore/puffer bar 10/3
52
Superficie scambiatore m² 3,2
E
1/2”G Capacità scambiatore l 18,5
G Pressione d’esercizio scambiatore bar 10
Temperatura massima di esercizio scambiatore °C 110
1695 Dispersioni termiche kWh/24h 1,818
1425 F D 1355 1581 45° Peso kg 220
1130 1245 SERPENTINO SOLARE
A
Superficie m 2 0,9
720 L L Capacità l 0,5
G 519 675 Pressione d’esercizio bar 6
295 180 M M 180 240 295 600
700
LEGENDA CD1 H 300/100
A\ Ingresso acqua fredda sanitaria 1”G G\ Guaina per sonda 1/2”G
B\ Uscita acqua calda sanitaria 1”G H\ Anodo di magnesio Classe energetica C
C\ Mandata riscaldamento 1”1/4 G I\ Termometro 1/2”G
D\ Ritorno riscaldamento 1”1/4 G L\ Mandata riscaldamento 1”G CODICE 3060703
E\ Ricircolo 3/4”G
BOLLITORI E FAN COIL F\ Flangia di ispezione M\. Ritorno riscaldamento 1”G
ACCESSORI Codice
ACCESSORIO SERPENTINO SOLARE Serpentino solare CD1 300/100 H 3078204
Gruppo sicurezza idraulico 1” 885516
G 3/4" M
Sifone 1” 877086
55 n.8 13 PASSANTE
146
170
C
A B
L= 400
70
A\ Attacchi di ingresso G 3/4” M
B\ Attacchi di uscita G 3/4” M
C\ Attacco per sonda 1/2”G
100

| 400
