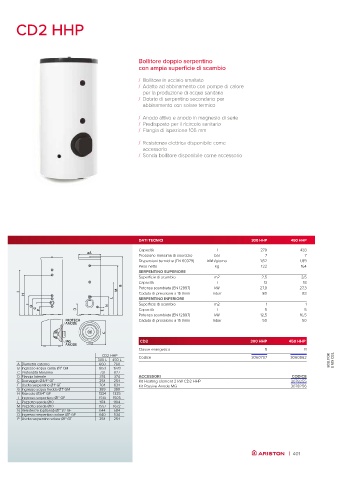

CD2 HHP

Bollitore doppio serpentino
con ampia superficie di scambio

/ Bollitore in acciaio smaltato
/ Adatto ad abbinamento con pompe di calore
per la produzione di acqua sanitaria
/ Dotato di serpentino secondario per
abbinamento con solare termico

/ Anodo attivo e anodo in magnesio di serie
/ Predisposto per il ricircolo sanitario
/ Flangia di ispezione 105 mm
/ Resistenza elettrica disponibile come
accessorio
/ Sonda bollitore disponibile come accessorio

DATI TECNICI 300 HHP 450 HHP
Capacità l 279 433
Pressione massima di esercizio bar 7 7
Dispersioni termiche (EN 60379) kWh/giorno 1,62 1,89
Peso netto kg 122 164
SERPENTINO SUPERIORE
Superficie di scambio m2 2,5 3,5
Capacità l 13 18
Potenza scambiata (EN 12897) kW 27,9 27,3
Caduta di pressione a 15 l/min mbar 80 83
SERPENTINO INFERIORE
Superficie di scambio m2 1 1
Capacità l 5 5
Potenza scambiata (EN 12897) kW 12,5 16,5
Caduta di pressione a 15 l/min mbar 50 50

CD2 300 HHP 450 HHP
Classe energetica B B
CD2 HHP Codice 3060707 3060862
300 L 450 L BOLLITORI E FAN COIL
A Diametro esterno 660 760
B Ingresso acqua calda Ø1" GM 1853 1978
C Profondità Massima 731 827
D Flangia laterale 374 374 ACCESSORI CODICE
E Drenaggio Ø3/4" GF 254 254 Kit Heating element 2 kW CD2 HHP 3078255
F Uscita serpentino Ø1" GF 704 634 Kit Passive Anode MG 3078256
G Ingresso acqua fredda Ø1" GM 389 389
H Ricircolo Ø3/4" GF 1334 1325
I Ingresso serpentino Ø1" GF 1514 1505
L Pozzetto sonda Ø10 1174 1104
M Pozzetto sonda Ø10 1557 1672
N Resistenza (optional) Ø1" 1/2 GF 644 584
O Ingresso serpentino solare Ø1" GF 640 534
P Uscita serpentino solare Ø1" GF 254 254

| 401
