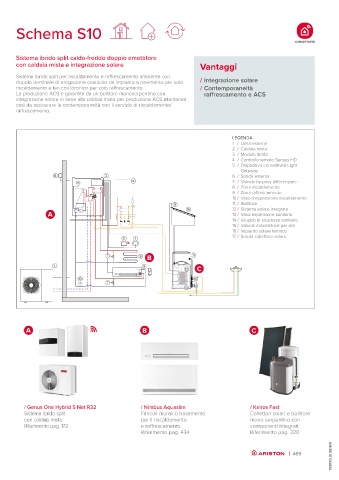

Schema S10

Sistema ibrido split caldo-freddo doppio emettitore
con caldaia mista e integrazione solare Vantaggi

Sistema ibrido split per riscaldamento e raffrescamento ambiente con
doppio terminale di erogazione costituito da impianto a pavimento per solo / Integrazione solare
riscaldamento e fan coil idronico per solo raffrescamento. / Contemporaneità
La produzione ACS è garantita da un bollitore monoserpentino con raffrescamento e ACS
integrazione solare in serie alla caldaia mista per produzione ACS istantanea
così da assicurare la contemporaneità con il servizio di riscaldamento/
raffrescamento.

LEGENDA
1 / Unità esterna
2 / Caldaia mista
3 / Modulo ibrido
4 / Controllo remoto Sensys HD
5 / Dispositivo connettività Light
Gateway
6 3 6 / Sonda esterna
2 7 / Valvola by-pass differenziale
VE
8 / Zona riscaldamento
9 / Zona raffrescamento
AB* B
A 10 / Vaso d’espansione riscaldamento
17 11 / Bollitore
16 12 / Sistema solare integrato
A F 13 / Vaso espansione sanitario
14 / Gruppo di sicurezza sanitario
15 / Valvola miscelatrice per acs
16 / Impianto solare termico
17 / Sonda collettore solare
5 4

7 8 B 11
1 9
12 C
10 15
7
VE 14
13

A B C

/ Genus One Hybrid S Net R32 / Nimbus Aquaslim / Kairos Fast
Sistema ibrido split Fancoil murali o basamento Collettori solari e bollitore
con caldaia mista. per il riscaldamento mono serpentino con
Riferimento pag. 172 e raffrescamento. componenti integrati.
Riferimento pag. 434 Riferimento pag. 320
