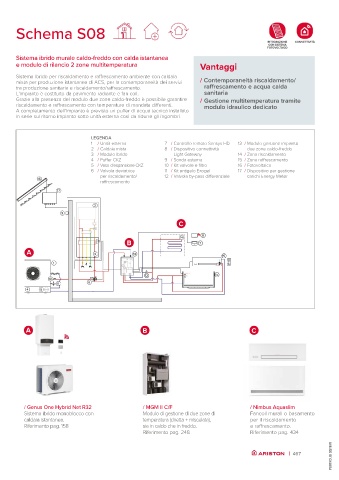

Schema S08

Sistema ibrido murale caldo-freddo con calda istantanea
e modulo di rilancio 2 zone multitemperatura Vantaggi

Sistema ibrido per riscaldamento e raffrescamento ambiente con caldaia
mista per produzione istantanea di ACS, per la contemporaneità dei servizi / Contemporaneità riscaldamento/
tra produzione sanitaria e riscaldamento/raffrescamento. raffrescamento e acqua calda
L’impianto è costituito da pavimento radiante e fan coil. sanitaria
Grazie alla presenza del modulo due zone caldo-freddo è possibile garantire / Gestione multitemperatura tramite
riscaldamento e raffrescamento con temperature di mandata differenti. modulo idraulico dedicato
A completamento dell’impianto è previsto un puffer di acqua tecnica installato
in serie sul ritorno impianto sotto unità esterna così da ridurre gli ingombri.

LEGENDA
1 / Unità esterna 7 / Controllo remoto Sensys HD 13 / Modulo gestione impianto
2 / Caldaia mista 8 / Dispositivo connettività due zone caldo-freddo
3 / Modulo ibrido Light Gateway 14 / Zona riscaldamento
4 / Puffer CKZ 9 / Sonda esterna 15 / Zona raffrescamento
5 / Vaso d’espansione CKZ 10 / Kit valvole e filtro 16 / Fotovoltaico
6 / Valvola deviatrice 11 / Kit antigelo Exogel 17 / Dispositivo per gestione
per riscaldamento/ 12 / Valvola by-pass differenziale carichi Energy Meter
16
raffrescamento
17

2
9
C

14 8
B 7
A 3 13
15
1

12 15
10 AB* B
A
11 6
4 5

A B C

/ Genus One Hybrid Net R32 / MGM II C/F / Nimbus Aquaslim
Sistema ibrido monoblocco con Modulo di gestione di due zone di Fancoil murali o basamento
caldaia istantanea. temperatura (diretta + miscelata), per il riscaldamento
Riferimento pag. 158 sia in caldo che in freddo. e raffrescamento.
Riferimento pag. 248 Riferimento pag. 434

PORTFOLIO SISTEMI
| 467
