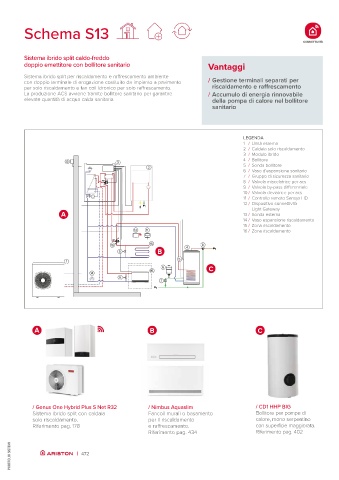

Schema S13

Sistema ibrido split caldo-freddo
doppio emettitore con bollitore sanitario Vantaggi

Sistema ibrido split per riscaldamento e raffrescamento ambiente
con doppio terminale di erogazione costituito da impianto a pavimento / Gestione terminali separati per
per solo riscaldamento e fan coil idronico per solo raffrescamento. riscaldamento e raffrescamento
La produzione ACS avviene tramite bollitore sanitario per garantire / Accumulo di energia rinnovabile
elevate quantità di acqua calda sanitaria. della pompa di calore nel bollitore
sanitario

LEGENDA
1 / Unità esterna
2 / Caldaia solo riscaldamento
3 / Modulo ibrido
4 / Bollitore
13 3
2 5 / Sonda bollitore
6 / Vaso d’espansione sanitario
VE
7 / Gruppo di sicurezza sanitario
AB* B 8 / Valvola miscelatrice per acs
A
9 / Valvola by-pass differenziale
10 / Valvola deviatrice per acs
F 11 / Controllo remoto Sensys HD
12 / Dispositivo connettività
Light Gateway
A 13 / Sonda esterna
14 / Vaso espansione riscaldamento
15 / Zona riscaldamento
12 11 16 / Zona riscaldamento
A
AB
10 B 15 4 8
9 B
5
1
6 C
16
14
9
VE
7 s

A B C

/ Genus One Hybrid Plus S Net R32 / Nimbus Aquaslim / CD1 HHP BIG
Sistema ibrido split con caldaia Fancoil murali o basamento Bollitore per pompe di
solo riscaldamento. per il riscaldamento calore, mono serpentino
Riferimento pag. 178 e raffrescamento. con superficie maggiorata.
Riferimento pag. 434 Riferimento pag. 402
