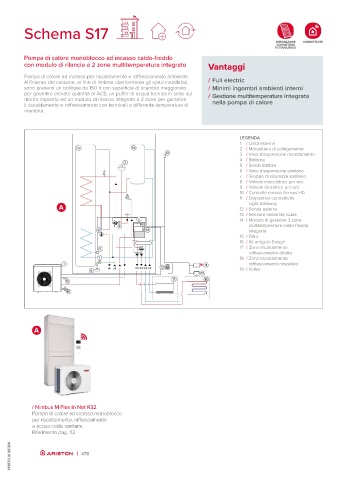

Schema S17

Pompa di calore monoblocco ad incasso caldo-freddo
con modulo di rilancio a 2 zone multitemperatura integrato Vantaggi

Pompa di calore ad incasso per riscaldamento e raffrescamento ambiente.
All’interno del cassone, al fine di limitare ulteriormente gli spazi installativi, / Full electric
sono presenti un bollitore da 150 lt con superficie di scambio maggiorato / Minimi ingombri ambienti interni
per garantire elevate quantità di ACS, un puffer di acqua tecnica in serie sul / Gestione multitemperatura integrata
ritorno impianto ed un modulo di rilancio integrato a 2 zone per garantire nella pompa di calore
il riscaldamento e raffrescamento con terminali a differente temperatura di
mandata.

LEGENDA
1 / Unità esterna
4 19 2 / Morsettiera di collegamento
12 3 / Vaso d’espansione riscaldamento
4 / Bollitore
3
VE 5 / Sonda bollitore
6 / Vaso d’espansione sanitario
7 / Gruppo di sicurezza sanitario
8 / Valvola miscelatrice per acs
9 / Valvola deviatrice per acs
10 / Controllo remoto Sensys HD
11 / Dispositivo connettività
Light Gateway
A 12 / Sonda esterna
13 / Sensore ambiente Cube
2 14 / Modulo di gestione 2 zone
A
AB
B 9 multitemperatura caldo-freddo
8 14 integrato
15 / Filtro
16 / Kit antigelo Exogel
17 / Zona riscaldamento
5
raffrescamento diretta
18 / Zona riscaldamento
7
s
1 ZONA 1 11 raffrescamento miscelata
13
VE 19 / Puffer
6
10
17 18
15
16

A

/ Nimbus M Flex In Net R32
Pompa di calore ad incasso monoblocco
per riscaldamento, raffrescamento
e acqua calda sanitaria.
Riferimento pag. 112
