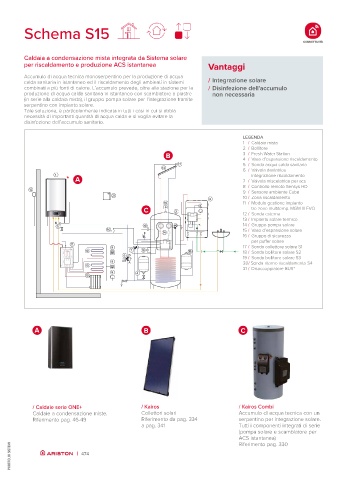

Schema S15

Caldaia a condensazione mista integrata da Sistema solare
per riscaldamento e produzione ACS istantanea Vantaggi

Accumulo di acqua tecnica monoserpentino per la produzione di acqua
calda sanitaria in istantaneo ed il riscaldamento degli ambienti in sistemi / Integrazione solare
combinati a più fonti di calore. L’accumulo prevede, oltre alla stazione per la / Disinfezione dell'accumulo
produzione di acqua calda sanitaria in istantaneo con scambiatore a piastre non necessaria
(in serie alla caldaia mista), il gruppo pompa solare per l’integrazione tramite
serpentino con impianto solare.
Tale soluzione, è particolarmente indicata in tutti i casi in cui si abbia
necessità di importanti quantità di acqua calda e si voglia evitare la
disinfezione dell’accumulo sanitario.

LEGENDA
1 / Caldaia mista
2 / Bollitore
B 3 / Fresh Water Station
4 / Vaso d’espansione riscaldamento
17 5 / Sonda acqua calda sanitaria
13
6 / Valvola deviatrice
1 integrazione riscaldamento
A 7 / Valvola miscelatrice per acs
8 / Controllo remoto Sensys HD
12 9 / Sensore ambiente Cube
21 10 / Zona riscaldamento
Net Bridge
3
16 11 / Modulo gestione impianto
C s tre zone multitemp. MGM III EVO
2
12 / Sonda esterna
13 / Impianto solare termico
5 19 14 / Gruppo pompa solare
20 15 / Vaso d’espansione solare
14
16 / Gruppo di sicurezza
per puffer solare
11
9 17 / Sonda collettore solare S1
10 7 18 15 18 / Sonda bollitore solare S2
6 B 19 / Sonda bollitore solare S3
9 AB A 20/ Sonda ritorno riscaldamento S4
10
21 / Disaccoppiatore BUS*
8 4
10

A B C

/ Caldaie serie ONE+ / Kairos / Kairos Combi
Caldaie a condensazione miste. Collettori solari Accumulo di acqua tecnica con un
Riferimento pag. 46-49 Riferimento da pag. 334 serpentino per integrazione solare.
a pag. 341 Tutti i componenti integrati di serie
(pompa solare e scambiatore per
ACS istantanea)
Riferimento pag. 330
