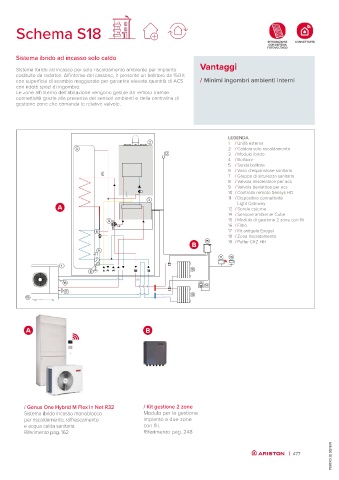

Schema S18

Sistema ibrido ad incasso solo caldo
Vantaggi
Sistema ibrido ad incasso per solo riscaldamento ambiente per impianto
costituito da radiatori. All’interno del cassone, è presente un bollitore da 150 lt
con superficie di scambio maggiorato per garantire elevate quantità di ACS / Minimi ingombri ambienti interni
con ridotti spazi di ingombro.
Le zone all’interno dell’abitazione vengono gestite da remoto tramite
connettività grazie alla presenza dei sensori ambienti e della centralina di
gestione zone che comanda le relative valvole.

LEGENDA
2 1 / Unità esterna
4 2 / Caldaia solo riscaldamento
12 3 / Modulo ibrido
4 / Bollitore
5 / Sonda bollitore
6 / Vaso d’espansione sanitario
7 / Gruppo di sicurezza sanitario
8 / Valvola miscelatrice per acs
9 / Valvola deviatrice per acs
10 / Controllo remoto Sensys HD
11 / Dispositivo connettività
3
Light Gateway
A 12 / Sonda esterna
14 / Sensore ambiente Cube
9 A 15 / Modulo di gestione 2 zone con fili
AB 16 / Filtro
B
8 17 / Kit antigelo Exogel
18 / Zona riscaldamento
B 15 Net Bridge 19 / Puffer CKZ HH
5
11 10
7
s
1 VZ1
6 VE 18
16 ZONA 2
14
17 VZ2
19 18

A B

/ Genus One Hybrid M Flex In Net R32 / Kit gestione 2 zone
Sistema ibrido incasso monoblocco Modulo per la gestione
per riscaldamento, raffrescamento impianto a due zone
e acqua calda sanitaria. con fili.
Riferimento pag. 162 Riferimento pag. 248
