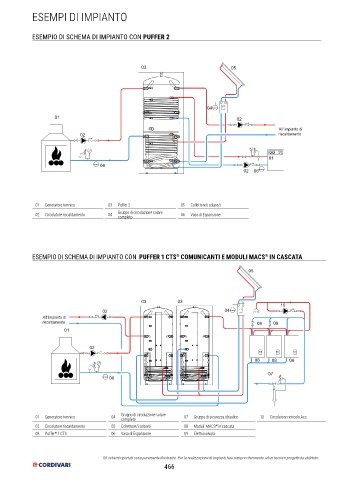

ESEMPI DI IMPIANTO

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFER 2

03 05

04
01 02

All' impianto di
02 riscaldamento

01
06
02 06

01 Generatore termico 03 Puffer 2 05 Collettore/i solare/i
02 Circolatore riscaldamento 04 Gruppo di circolazione solare 06 Vaso di Espansione
completo

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFER 1 CTS COMUNICANTI E MODULI MACS IN CASCATA
®
®
05

03 03
10
02 04
All' impianto di
riscaldamento 09 09
01

02
08 08 08

07
06

01 Generatore termico 04 Gruppo di circolazione solare 07 Gruppo di sicurezza idraulico 10 Circolatore ricircolo Acs
completo
02 Circolatore riscaldamento 05 Collettore/i solare/i 08 Moduli MACS in cascata
®
03 Puffer 1 CTS 06 Vaso di Espansione 09 Elettrovalvola
®

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
