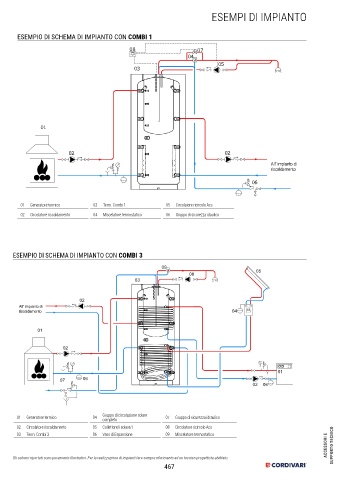

ESEMPI DI IMPIANTO

ESEMPIO DI SCHEMA DI IMPIANTO CON COMBI 1

08 E 07
04
05
03

01

02 02
All' impianto di
riscaldamento

06

01 Generatore termico 03 Term. Combi 1 05 Circolatore ricircolo Acs
02 Circolatore riscaldamento 04 Miscelatore termostatico 06 Gruppo di sicurezza idaulico

ESEMPIO DI SCHEMA DI IMPIANTO CON COMBI 3

09
08 05
03

02
All' impianto di
riscaldamento 04

01

02

01
07 06
02 06

01 Generatore termico 04 Gruppo di circolazione solare 07 Gruppo di sicurezza idraulico
completo
02 Circolatore riscaldamento 05 Collettore/i solare/i 08 Circolatore ricircolo Acs
03 Term. Combi 3 06 Vaso di Espansione 09 Miscelatore termostatico
ACCESSORI E SUPPORTO TECNICO

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
