P. 472

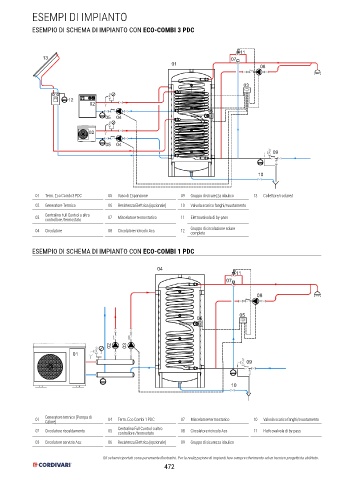

ESEMPI DI IMPIANTO


            ESEMPIO DI SCHEMA DI IMPIANTO CON ECO-COMBI 3 PDC



                                                                                    E 11
                13                                                                07
                                                             01
                                                                                            08


                                                                                       03

                         12
                                 02
                                                                          06
                                      05  04

                                02

                                      05  04
                                                                                                 09



                                                                                            10


             01  Term. Eco Combi 3 PDC  05  Vaso di Espansione   09  Gruppo di sicurezza idaulico  13  Collettore/i solare/i
             02  Generatore Termico    06  Resistenza Elettrica (opzionale)  10  Valvola scarico fanghi/svuotamento

             03  Centralina Full Control o altro   07  Miscelatore termostatico  11  Elettrovalvola di by-pass
                 controllore /termostato
             04  Circolatore           08  Circolatore ricircolo Acs  12  Gruppo di circolazione solare
                                                                    completo

            ESEMPIO DI SCHEMA DI IMPIANTO CON ECO-COMBI 1 PDC


                                                        04
                                                                                   E 11
                                                                                 07

                                                                                           08


                                                                                     05
                                                                      06




                                        02   03
                           01
                                                                                        09



                                                                                  10





             01  Generatore termico (Pompa di   04  Term. Eco Combi 1 PDC  07  Miscelatore termostatico  10  Valvola scarico fanghi/svuotamento
                 Calore)
             02  Circolatore riscaldamento  05  Centralina Full Control o altro   08  Circolatore ricircolo Acs  11  Elettrovalvola di by-pass
                                          controllore /termostato
             03  Circolatore servizio Acs  06  Resistenza Elettrica (opzionale)  09  Gruppo di sicurezza idaulico


                                     Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
