ESEMPI DI IMPIANTO

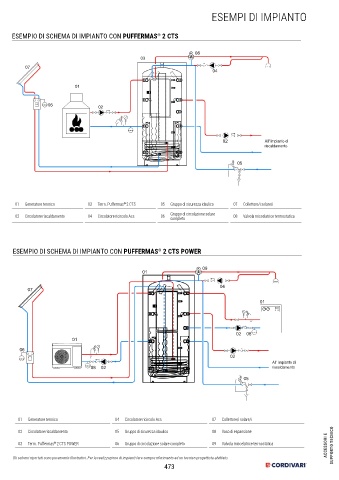

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 2 CTS
®

M 08
03
07
04

01

06 02

02 All' impianto di
riscaldamento

05

01 Generatore termico 03 Term. Puffermas 2 CTS 05 Gruppo di sicurezza idaulico 07 Collettore/i solare/i
®
02 Circolatore riscaldamento 04 Circolatore ricircolo Acs 06 Gruppo di circolazione solare 08 Valvola miscelatrice termostatica
completo

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 2 CTS POWER
®

M 09
01

04
07

01

02 08
01
06
02
All' impianto di
08 02 riscaldamento
05

01 Generatore termico 04 Circolatore ricircolo Acs 07 Collettore/i solare/i

02 Circolatore riscaldamento 05 Gruppo di sicurezza idaulico 08 Vaso di espansione
ACCESSORI E SUPPORTO TECNICO
03 Term. Puffermas 2 CTS POWER 06 Gruppo di circolazione solare completo 09 Valvola miscelatrice termostatica
®

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
