CAPITOLO 3.1 SISTEMI DI INTERCETTAZIONE

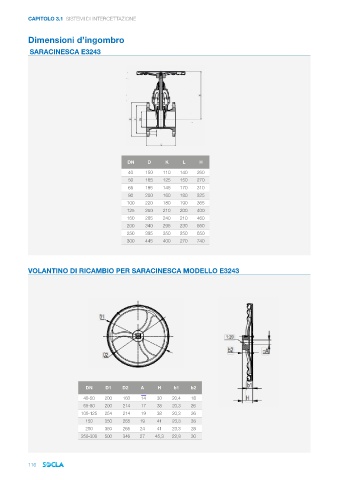

Dimensioni d’ingombro
SARACINESCA E3243
DN D K L H
40 150 110 140 260
50 165 125 150 270
65 185 145 170 310
80 200 160 180 325
100 220 180 190 365
125 250 210 200 400
150 285 240 210 460
200 340 295 230 560
250 395 350 250 650
300 445 400 270 740
VOLANTINO DI RICAMBIO PER SARACINESCA MODELLO E3243
DN D1 D2 A H b1 b2
40-50 200 160 14 30 20,4 18
65-80 200 214 17 38 20,3 26
100-125 254 214 19 38 20,3 26
150 350 265 19 41 23,3 28
200 350 265 24 41 23,3 28
250-300 500 346 27 45,3 22,8 30
