CAPITOLO 3.1 SISTEMI DI INTERCETTAZIONE

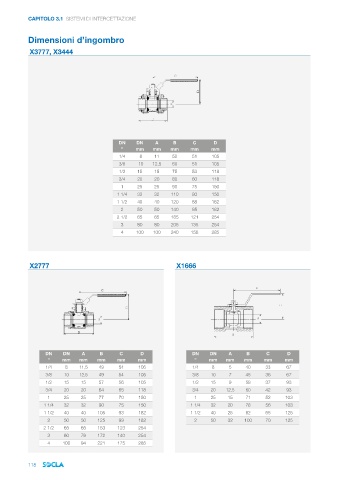

Dimensioni d’ingombro
X3777, X3444

DN DN A B C D
” mm mm mm mm mm
1/4 8 11 50 51 105
3/8 10 12,5 60 51 105
1/2 15 15 75 53 118
3/4 20 20 80 60 118
1 25 25 90 75 150
1 1/4 32 32 110 80 150
1 1/2 40 40 120 88 182
2 50 50 140 95 182
2 1/2 65 65 185 121 254
3 80 80 205 135 254
4 100 100 240 158 285

X2777 X1666

DN DN A B C D DN DN A B C D
” mm mm mm mm mm ” mm mm mm mm mm
1/4 8 11,5 49 54 105 1/4 8 5 40 33 67
3/8 10 12,5 49 54 105 3/8 10 7 45 36 67
1/2 15 15 57 56 105 1/2 15 9 58 37 93
3/4 20 20 64 65 118 3/4 20 12,5 60 42 93
1 25 25 77 70 150 1 25 15 71 52 103
1 1/4 32 32 90 75 150 1 1/4 32 20 78 56 103
1 1/2 40 40 105 93 182 1 1/2 40 25 82 65 125
2 50 50 125 99 182 2 50 32 100 70 125
2 1/2 65 65 153 123 254
3 80 76 172 140 254
4 100 94 221 175 285
