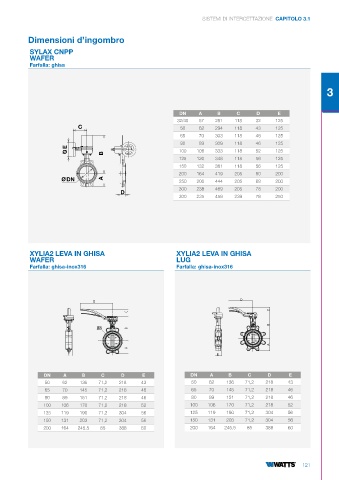

Page 123 - WATTS - CATALISTINO 2025
P. 123
SISTEMI DI INTERCETTAZIONE CAPITOLO 3.1
Dimensioni d’ingombro
SYLAX CNPP
WAFER
Farfalla: ghisa
3
DN A B C D E
32/40 57 281 118 32 125
C 50 62 294 118 43 125
65 70 303 118 46 125
80 89 309 118 46 125
E
Ø B 100 106 333 118 52 125
125 120 348 118 56 125
150 132 361 118 56 125
200 164 419 205 60 200
Ø DN A 250 200 444 205 68 200
300 238 469 205 78 200
D
300 235 459 239 78 250
XYLIA2 LEVA IN GHISA XYLIA2 LEVA IN GHISA
WAFER LUG
Farfalla: ghisa-inox316 Farfalla: ghisa-inox316
D
D
C
C
B
ØDN B
A
A
E E
DN A B C D E DN A B C D E
50 62 136 71,2 218 43 50 62 136 71,2 218 43
65 70 145 71,2 218 46 65 70 145 71,2 218 46
80 89 151 71,2 218 46 80 89 151 71,2 218 46
100 106 170 71,2 218 52 100 106 170 71,2 218 52
125 119 190 71,2 304 56 125 119 190 71,2 304 56
150 131 203 71,2 304 56 150 131 203 71,2 304 56
200 164 245.5 85 388 60 200 164 245,5 85 388 60
121
