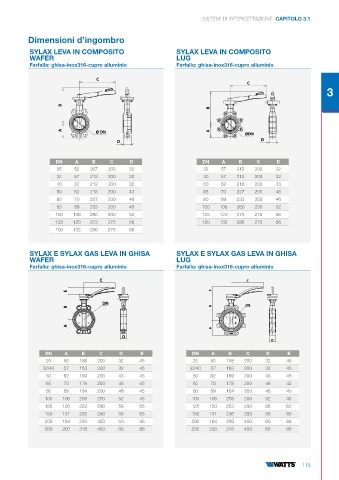

Page 121 - WATTS - CATALISTINO 2025

SISTEMI DI INTERCETTAZIONE CAPITOLO 3.1

Dimensioni d’ingombro
SYLAX LEVA IN COMPOSITO SYLAX LEVA IN COMPOSITO
WAFER LUG
Farfalla: ghisa-inox316-cupro alluminio Farfalla: ghisa-inox316-cupro alluminio

C
C
3

B
B

A Ø DN A Ø DN
D D

DN A B C D DN A B C D
25 52 207 200 32 32 57 212 200 32
32 57 212 200 32 40 57 212 200 32
40 57 212 200 32 50 62 218 200 43
50 62 218 200 43 65 70 227 200 46
65 70 227 200 46 80 89 233 200 46
80 89 233 200 46 100 106 260 200 52
100 106 260 200 52 125 120 273 275 56
125 120 273 275 56 150 132 286 275 56
150 132 286 275 56

SYLAX E SYLAX GAS LEVA IN GHISA SYLAX E SYLAX GAS LEVA IN GHISA
WAFER LUG
Farfalla: ghisa-inox316-cupro alluminio Farfalla: ghisa-inox316-cupro alluminio

C C

E E
DN DN
B B

A
A
D
D

DN A B C D E DN A B C D E
25 50 158 200 32 45 25 50 158 200 32 45
32/40 57 163 200 32 45 32/40 57 163 200 32 45
50 62 169 200 43 45 50 62 169 200 43 45
65 70 178 200 46 45 65 70 178 200 46 45
80 89 184 200 46 45 80 89 184 200 46 45
100 106 208 200 52 45 100 106 208 200 52 45
125 120 223 290 56 65 125 120 223 290 56 65
150 131 236 290 56 65 150 131 236 290 56 65
200 164 293 450 60 86 200 164 293 450 60 86
250 200 318 450 68 86 250 200 318 450 68 86

119
