CAPITOLO 3.1 SISTEMI DI INTERCETTAZIONE

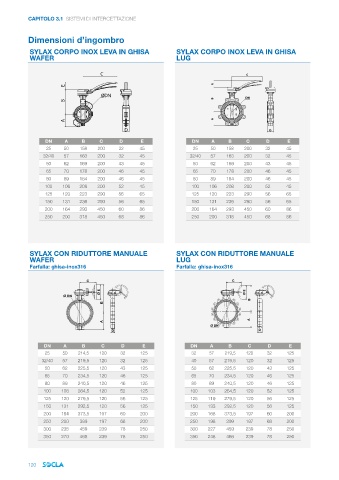

Dimensioni d’ingombro
SYLAX CORPO INOX LEVA IN GHISA SYLAX CORPO INOX LEVA IN GHISA
WAFER LUG

C C
E
E
ØDN
B DN
B

A A
D D
DN A B C D E DN A B C D E
25 50 158 200 32 45 25 50 158 200 32 45
32/40 57 163 200 32 45 32/40 57 163 200 32 45
50 62 169 200 43 45 50 62 169 200 43 45
65 70 178 200 46 45 65 70 178 200 46 45
80 89 184 200 46 45 80 89 184 200 46 45
100 106 208 200 52 45 100 106 208 200 52 45
125 120 223 290 56 65 125 120 223 290 56 65
150 131 236 290 56 65 150 131 236 290 56 65
200 164 293 450 60 86 200 164 293 450 60 86
250 200 318 450 68 86 250 200 318 450 68 86

SYLAX CON RIDUTTORE MANUALE SYLAX CON RIDUTTORE MANUALE
WAFER LUG
Farfalla: ghisa-inox316 Farfalla: ghisa-inox316

C C
Ø E Ø E
Ø DN
B
B

A
A
Ø DN
D D
DN A B C D E DN A B C D E
25 50 214,5 120 32 125 32 57 219,5 120 32 125
32/40 57 219,5 120 32 125 40 57 219,5 120 32 125
50 62 225,5 120 43 125 50 62 225,5 120 43 125
65 70 234,5 120 46 125 65 70 234,5 120 46 125
80 89 240,5 120 46 125 80 89 240,5 120 46 125
100 106 264,5 120 52 125 100 103 264,5 120 52 125
125 120 279,5 120 56 125 125 119 279,5 120 56 125
150 131 292,5 120 56 125 150 133 292,5 120 56 125
200 164 373,5 197 60 200 200 168 373,5 197 60 200
250 200 399 197 68 200 250 198 399 197 68 200
300 235 459 239 78 250 300 227 459 239 78 250
350 270 468 239 78 250 350 248 468 239 78 250
