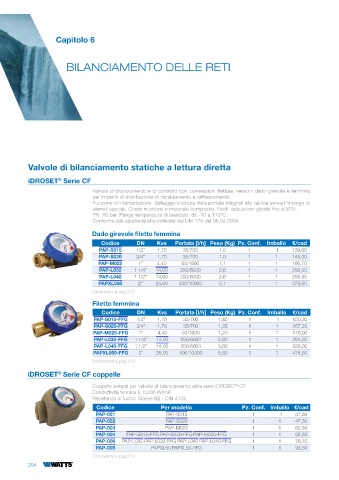

Page 206 - WATTS - CATALISTINO 2025

Capitolo 6

BILANCIAMENTO DELLE RETI

Valvole di bilanciamento statiche a lettura diretta

iDROSET Serie CF
®
Valvola di bilanciamento e di controllo con connessioni filettate, versioni dado girevole e femmina
per impianti di distribuzione di riscaldamento e raffrescamento.
Funzione di intercettazione. Settaggio e lettura della portata integrati alla valvola senza l’impiego di
utensili speciali. Corpo in ottone e materiale composito. Fluidi: acqua con glicole fino a 50%.
PN: 16 bar. Range temperatura di esercizio: da -10 a 110°C.
Conforme alle caratteristiche richieste dal DM 174 del 06.04.2004.
Dado girevole filetto femmina
Codice DN Kvs Portata [l/h] Peso (Kg) Pz. Conf. Imballo €/cad
PAP-S015 1/2” 1,70 35/700 1,0 1 1 139,60
PAP-S020 3/4” 1,70 35/700 1,0 1 1 145,00
PAP-M025 1” 4,40 50/1600 1,1 1 1 166,70
PAP-L032 1 1/4” 14,00 250/6000 2,6 1 1 256,00
PAP-L040 1 1/2” 14,00 250/6000 2,6 1 1 295,50
PAPXL050 2” 25,00 400/10000 5,1 1 1 379,50
Dimensioni a pag.212

Filetto femmina
Codice DN Kvs Portata [l/h] Peso (Kg) Pz. Conf. Imballo €/cad
PAP-S015-FFG 1/2” 1,70 35/700 1,40 1 1 150,30
PAP-S020-FFG 3/4” 1,70 35/700 1,35 1 1 157,20
PAP-M025-FFG 1” 4,40 50/1600 1,20 1 1 176,00
PAP-L032-FFG 1 1/4” 14,00 250/6000 2,80 1 1 284,50
PAP-L040-FFG 1 1/2” 14,00 250/6000 3,00 1 1 328,00
PAPXL050-FFG 2” 25,00 400/10000 5,80 1 1 418,50
Dimensioni a pag.213

iDROSET Serie CF coppelle
®
Coppelle isolanti per valvole di bilanciamento della serie iDROSET CF.
©
Conduttività termica λ: 0,036 W/mK.
Resistenza al fuoco: Classe B2 - DIN 4102.
Codice Per modello Pz. Conf. Imballo €/cad
PAP-001 PAP-S015 1 1 47,50
PAP-002 PAP-S020 1 1 47,50
PAP-003 PAP-M025 1 1 62,50
PAP-004 PAP-S015-FFG PAP-S020-FFG PAP-M025-FFG 1 1 62,50
PAP-006 PAP-L032 PAP-L032-FFG PAP-L040 PAP-L040-FFG 1 1 78,70
PAP-005 PAPXL50 PAPXL50-FFG 1 1 93,50
Dimensioni a pag.214
204
