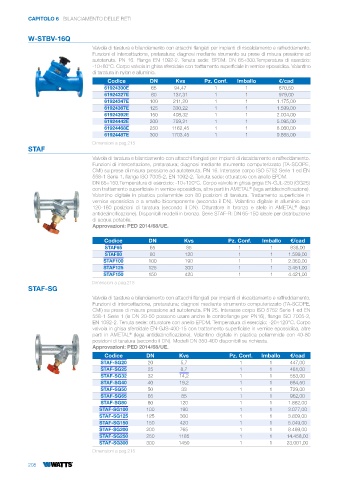

Page 210 - WATTS - CATALISTINO 2025

CAPITOLO 6 BILANCIAMENTO DELLE RETI

W-STBV-16Q
Valvola di taratura e bilanciamento con attacchi flangiati per impianti di riscaldamento e raffreddamento.
Funzioni di intercettazione, pretaratura; diagnosi mediante strumento su prese di misura pressione ad
autotenuta. PN 16. Flange EN 1092-2. Tenuta sede: EPDM. DN 65÷300.Temperatura di esercizio:
-10÷80°C. Corpo valvola in ghisa sferoidale con trattamento superficiale in vernice epossidica. Volantino
di taratura in nylon e alluminio.
Codice DN Kvs Pz. Conf. Imballo €/cad
61924300E 65 94,47 1 1 670,50
61924327E 80 137,31 1 1 979,00
61924347E 100 211,20 1 1 1.175,00
61924367E 125 330,22 1 1 1.599,00
61924392E 150 408,32 1 1 2.004,00
61924442E 200 759,21 1 1 5.095,00
61924468E 250 1162,45 1 1 8.060,00
61924487E 300 1703,45 1 1 9.868,00
Dimensioni a pag.215
STAF
Valvola di taratura e bilanciamento con attacchi flangiati per impianti di riscaldamento e raffreddamento.
Funzioni di intercettazione, pretaratura; diagnosi mediante strumento computerizzato (TA-SCOPE,
CMI) su prese di misura pressione ad autotenuta. PN 16. Interasse corpo ISO 5752 Serie 1 ed EN
558-1 Serie 1, flange ISO 7005-2, EN 1092-2. Tenuta sede: otturatore con anello EPDM.
DN 65÷150.Temperatura di esercizio: -10÷120°C. Corpo valvola in ghisa grigia EN-GJL-250 (GG25)
con trattamento superficiale in vernice epossidica, altre parti in AMETAL (lega antidezincificazione).
®
Volantino digitale in plastica poliammide con 80 posizioni di taratura. Trattamento superficiale in
vernice epossidica o a smalto bicomponente (secondo il DN). Volantino digitale in alluminio con
120-160 posizioni di taratura (secondo il DN). Otturatore in bronzo e stelo in AMETAL (lega
®
antidezincificazione). Disponibili modelli in bronzo. Serie STAF-R: DN 65-150 ideale per distribuzione
di acqua potabile.
Approvazioni: PED 2014/68/UE.

Codice DN Kvs Pz. Conf. Imballo €/cad
STAF65 65 85 1 1 838,00
STAF80 80 120 1 1 1.599,00
STAF100 100 190 1 1 2.360,00
STAF125 125 300 1 1 3.451,00
STAF150 150 420 1 1 4.421,00
Dimensioni a pag.215
STAF-SG

Valvola di taratura e bilanciamento con attacchi flangiati per impianti di riscaldamento e raffreddamento.
Funzioni di intercettazione, pretaratura; diagnosi mediante strumento computerizzato (TA-SCOPE,
CMI) su prese di misura pressione ad autotenuta. PN 25. Interasse corpo ISO 5752 Serie 1 ed EN
558-1 Serie 1 (le DN 20-50 possono usare anche le controflange per PN16), flange ISO 7005-2,
EN 1092-2. Tenuta sede: otturatore con anello EPDM. Temperatura di esercizio: -20÷120°C. Corpo
valvola in ghisa sferoidale EN-GJS-400-15 con trattamento superficiale in vernice epossidica, altre
parti in AMETAL (lega antidezincificazione). Volantino digitale in plastica poliammide con 40-80
®
posizioni di taratura (secondo il DN). Modelli DN 350-400 disponibili su richiesta.
Approvazioni: PED 2014/68/UE.
Codice DN Kvs Pz. Conf. Imballo €/cad
STAF-SG20 20 5,7 1 1 447,00
STAF-SG25 25 8,7 1 1 481,00
STAF-SG32 32 14,2 1 1 553,00
STAF-SG40 40 19,2 1 1 684,50
STAF-SG50 50 33 1 1 729,00
STAF-SG65 65 85 1 1 962,00
STAF-SG80 80 120 1 1 1.882,00
STAF-SG100 100 190 1 1 3.077,00
STAF-SG125 125 300 1 1 3.809,00
STAF-SG150 150 420 1 1 5.049,00
STAF-SG200 200 765 1 1 8.499,00
STAF-SG250 250 1185 1 1 14.458,00
STAF-SG300 300 1450 1 1 23.001,00
Dimensioni a pag.215

208
