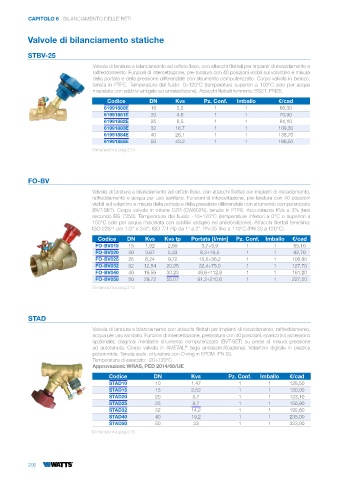

Page 208 - WATTS - CATALISTINO 2025

CAPITOLO 6 BILANCIAMENTO DELLE RETI

Valvole di bilanciamento statiche

STBV-25

Valvola di taratura e bilanciamento ad orifizio fisso, con attacchi filettati per impianti di riscaldamento e
raffreddamento. Funzioni di intercettazione, pre-taratura con 40 posizioni visibili sul volantino e misura
della portata e della pressione differenziale con strumento computerizzato. Corpo valvola in bronzo,
tenuta in PTFE. Temperatura del fluido: 0÷120°C (temperature superiori a 100°C solo per acqua
miscelata con additivi antigelo ed antiebollizione). Attacchi filettati femmina: BS21. PN25.
Codice DN Kvs Pz. Conf. Imballo €/cad
61991880E 15 2,2 1 1 66,30
61991881E 20 4,6 1 1 70,90
61991882E 25 8,5 1 1 81,10
61991883E 32 16,7 1 1 109,30
61991884E 40 26,1 1 1 138,70
61991885E 50 43,2 1 1 188,50
Dimensioni a pag.214

FO-BV
Valvola di taratura e bilanciamento ad orifizio fisso, con attacchi filettati per impianti di riscaldamento,
raffreddamento e acqua per uso sanitario. Funzioni di intercettazione, pre-taratura con 40 posizioni
visibili sul volantino e misura della portata e della pressione differenziale con strumento computerizzato
(BVT-SET). Corpo valvola in ottone DZR (CW602N), tenuta in PTFE. Accuratezza KVs ± 3% (test
secondo BS 7350). Temperatura del fluido: -10÷120°C (temperature inferiori a 0°C o superiori a
100°C solo per acqua miscelata con additivi antigelo ed antiebollizione). Attacchi filettati femmina:
ISO 228/1 per 1/2” e 3/4“; ISO 7/1 Rp da 1” a 2”. PN 25 fino a 110°C (PN 20 a 120°C).

Codice DN Kvs Kvs tp Portata [l/min] Pz. Conf. Imballo €/cad
FO-BV015 15 1,92 2,80 3,7÷8,9 1 1 85,10
FO-BV020 20 3,67 5,33 8,3÷19,5 1 1 92,70
FO-BV025 25 6,24 9,72 15,5÷36,2 1 1 106,80
FO-BV032 32 12,54 20,25 32,4÷75,0 1 1 127,70
FO-BV040 40 19,59 30,23 48,6÷112,8 1 1 161,20
FO-BV050 50 29,72 55,07 91,2÷210,6 1 1 227,50
Dimensioni a pag.214

STAD

Valvola di taratura e bilanciamento con attacchi filettati per impianti di riscaldamento, raffreddamento,
acqua per uso sanitario. Funzioni di intercettazione, pretaratura con 40 posizioni, scarico (kit accessorio
opzionale); diagnosi mediante strumento computerizzato (BVT-SET) su prese di misura pressione
ad autotenuta. Corpo valvola in AMETAL (lega antidezincificazione). Volantino digitale in plastica
®
poliammide. Tenuta sede: otturatore con O-ring in EPDM. PN 20.
Temperatura di esercizio: -20÷120°C.
Approvazioni: WRAS, PED 2014/68/UE
Codice DN Kvs Pz. Conf. Imballo €/cad
STAD10 10 1,47 1 1 128,50
STAD15 15 2,52 1 1 130,00
STAD20 20 5,7 1 1 133,10
STAD25 25 8,7 1 1 156,90
STAD32 32 14,2 1 1 192,60
STAD40 40 19,2 1 1 235,00
STAD50 50 33 1 1 323,00
Dimensioni a pag.215

206
