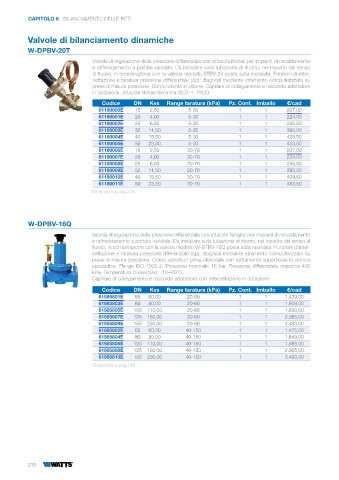

Page 212 - WATTS - CATALISTINO 2025

CAPITOLO 6 BILANCIAMENTO DELLE RETI

Valvole di bilanciamento dinamiche
W-DPBV-20T

Valvola di regolazione della pressione differenziale con attacchi filettati per impianti di riscaldamento
e raffreddamento a portata variabile. Da installare sulla tubazione di ritorno, nel rispetto del senso
di flusso, in combinazione con la valvola modello STBV-25 posta sulla mandata. Funzioni di inter-
cettazione e taratura pressione differenziale (Δp); diagnosi mediante strumento computerizzato su
prese di misura pressione. Corpo valvola in ottone. Capillare di collegamento e raccordo adattatore
in dotazione. Attacchi filettati femmina ISO7-1. PN20.
Codice DN Kvs Range taratura (kPa) Pz. Conf. Imballo €/cad
61180000E 15 2,50 5-30 1 1 207,00
61180001E 20 4,00 5-30 1 1 224,00
61180002E 25 6,50 5-30 1 1 245,50
61180003E 32 11,50 5-30 1 1 393,00
61180004E 40 15,50 5-30 1 1 429,50
61180005E 50 23,30 5-30 1 1 453,50
61180006E 15 2,50 30-70 1 1 207,00
61180007E 20 4,00 30-70 1 1 224,00
61180008E 25 6,50 30-70 1 1 245,50
61180009E 32 11,50 30-70 1 1 393,00
61180010E 40 15,50 30-70 1 1 429,50
61180011E 50 23,30 30-70 1 1 453,50
Dimensioni a pag.216

W-DPBV-16Q

Valvola di regolazione della pressione differenziale con attacchi flangiati per impianti di riscaldamento
e raffreddamento a portata variabile. Da installare sulla tubazione di ritorno, nel rispetto del senso di
flusso, in combinazione con la valvola modello W-STBV-16Q posta sulla mandata. Funzioni di inter-
cettazione e taratura pressione differenziale (Δp); diagnosi mediante strumento computerizzato su
prese di misura pressione. Corpo valvola in ghisa sferoidale con trattamento superficiale in vernice
epossidica. Flange ISO 7005-2. Pressione nominale 16 bar. Pressione differenziale massima 400
kPa. Temperatura di esercizio: -10÷80°C.
Capillare di collegamento e raccordo adattatore con intercettazione in dotazione.

Codice DN Kvs Range taratura (kPa) Pz. Conf. Imballo €/cad
61985801E 65 60,00 20-80 1 1 1.439,00
61985803E 80 80,00 20-80 1 1 1.609,00
61985805E 100 110,00 20-80 1 1 1.830,00
61985807E 125 180,00 20-80 1 1 2.365,00
61985809E 150 250,00 20-80 1 1 3.493,00
61985802E 65 60,00 40-150 1 1 1.475,00
61985804E 80 80,00 40-150 1 1 1.649,00
61985806E 100 110,00 40-150 1 1 1.888,00
61985808E 125 180,00 40-150 1 1 2.365,00
61985810E 150 250,00 40-150 1 1 3.493,00
Dimensioni a pag.216

210
