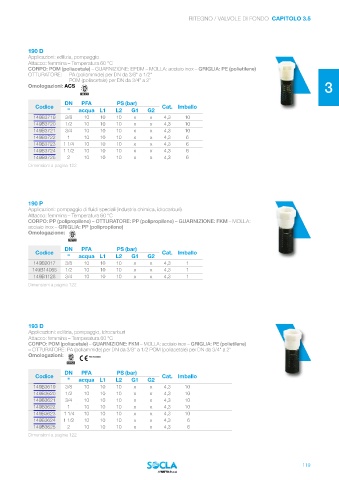

RITEGNO / VALVOLE DI FONDO CAPITOLO 3.5

190 D 2
Applicazioni: edilizia, pompaggio
Attacco: femmina – Temperatura 60 °C
CORPO: POM (poliacetale) – GUARNIZIONE: EPDM – MOLLA: acciaio inox – GRIGLIA: PE (polietilene)
OTTURATORE: PA (poliammide) per DN da 3/8" a 1/2"
POM (poliacetale) per DN da 3/4" a 2"
Omologazioni: ACS 3

DN PFA PS (bar)
Codice Cat. Imballo
" acqua L1 L2 G1 G2
149B3719 3/8 10 10 10 x x 4,3 10
149B3720 1/2 10 10 10 x x 4,3 10 4
149B3721 3/4 10 10 10 x x 4,3 10
149B3722 1 10 10 10 x x 4,3 6
149B3723 1 1/4 10 10 10 x x 4,3 6
149B3724 1 1/2 10 10 10 x x 4,3 6
149B3725 2 10 10 10 x x 4,3 6 5
Dimensioni a pagina 122

6
190 P
Applicazioni: pompaggio di fluidi speciali (industria chimica, idrocarburi)
Attacco: femmina – Temperatura 60 °C
CORPO: PP (polipropilene) – OTTURATORE: PP (polipropilene) – GUARNIZIONE: FKM – MOLLA:
acciaio inox – GRIGLIA: PP (polipropilene)
Omologazione: 7

DN PFA PS (bar)
Codice Cat. Imballo
" acqua L1 L2 G1 G2
149B2017 3/8 10 10 10 x x 4,3 1
149B14065 1/2 10 10 10 x x 4,3 1 8
149B1128 3/4 10 10 10 x x 4,3 1
Dimensioni a pagina 122

9

193 D
Applicazioni: edilizia, pompaggio, idrocarburi
Attacco: femmina – Temperatura 60 °C
CORPO: POM (poliacetale) – GUARNIZIONE: FKM – MOLLA: acciaio inox – GRIGLIA: PE (polietilene) 10
– OTTURATORE: PA (poliammide) per DN da 3/8" a 1/2 POM (poliacetale) per DN da 3/4" a 2"
Omologazioni: PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" acqua L1 L2 G1 G2 11
149B3619 3/8 10 10 10 x x 4,3 10
149B3620 1/2 10 10 10 x x 4,3 10
149B3621 3/4 10 10 10 x x 4,3 10
149B3622 1 10 10 10 x x 4,3 10
149B3623 1 1/4 10 10 10 x x 4,3 10
149B3624 1 1/2 10 10 10 x x 4,3 6 12
149B3625 2 10 10 10 x x 4,3 6
Dimensioni a pagina 122

13

119
