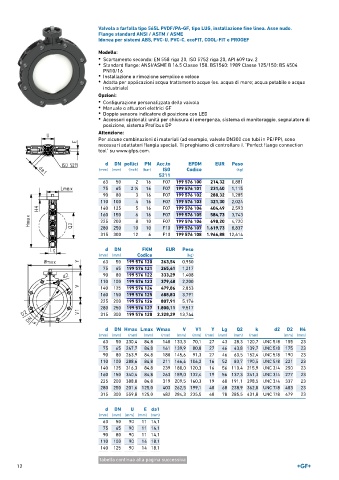

Page 12 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea. Asse nudo.
Flange standard ANSI / ASTM / ASME
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ANSI/ASME B 16.5 Classe 150. BS1560: 1989 Classe 125/150: BS 4504
PN10/16
• Installazione e rimozione semplice e veloce
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Acc.to EPDM EUR Peso
(mm) (mm) (inch) (bar) ISO Codice (kg)
5211
63 50 2 16 F07 199 576 100 214,32 0,881
75 65 2 ∕2 16 F07 199 576 101 231,40 1,115
1
90 80 3 16 F07 199 576 102 288,32 1,285
110 100 4 16 F07 199 576 103 321,30 2,024
140 125 5 16 F07 199 576 104 404,49 2,593
160 150 6 16 F07 199 576 105 584,73 3,743
225 200 8 10 F07 199 576 106 698,20 4,720
280 250 10 10 F10 199 576 107 1.619,73 8,837
315 300 12 6 F10 199 576 108 1.966,88 12,614

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 576 120 263,54 0,950
75 65 199 576 121 265,41 1,217
90 80 199 576 122 333,29 1,408
110 100 199 576 123 379,48 2,200
140 125 199 576 124 479,86 2,853
160 150 199 576 125 688,83 3,791
225 200 199 576 126 807,91 5,176
280 250 199 576 127 1.800,11 9,517
315 300 199 576 128 2.328,29 13,744

d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 230,4 84,8 140 133,3 70,1 27 43 28,3 120,7 UNC 5/8 155 23
75 65 247,7 84,8 161 139,9 80,8 27 46 43,8 139,7 UNC 5/8 175 23
90 80 263,9 84,8 180 145,6 91,3 27 46 63,5 152,4 UNC 5/8 190 23
110 100 288,6 84,8 211 166,4 106,2 16 52 83,7 190,5 UNC 5/8 221 23
140 125 316,3 84,8 239 180,0 120,3 16 56 110,4 215,9 UNC 3/4 250 23
160 150 340,4 84,8 263 189,0 132,4 19 56 137,3 241,3 UNC 3/4 277 23
225 200 388,8 84,8 319 209,5 160,3 19 60 191,1 298,5 UNC 3/4 337 23
280 250 201,6 125,0 403 262,5 199,1 40 68 238,9 362,0 UNC 7/8 403 23
315 300 559,8 125,0 482 284,3 235,5 40 78 285,5 431,8 UNC 7/8 479 23

d DN U E da1
(mm) (mm) (mm) (mm) (mm)
63 50 90 11 14,1
75 65 90 11 14,1
90 80 90 11 14,1
110 100 90 14 18,1
140 125 90 14 18,1
tabella continua alla pagina successiva
