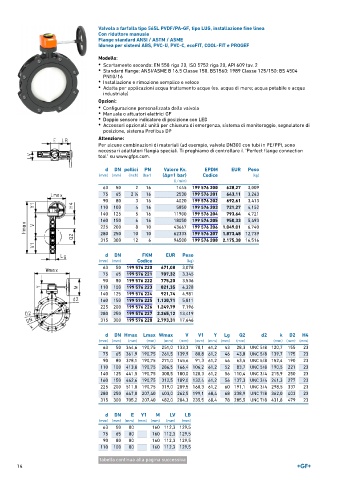

Page 14 - GEORGFISCHER - LISTINO 896
P. 14
Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard ANSI / ASTM / ASME
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ANSI/ASME B 16.5 Classe 150. BS1560: 1989 Classe 125/150: BS 4504
PN10/16
• Installazione e rimozione semplice e veloce
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 16 1445 199 576 200 628,27 3,009
75 65 2 ∕2 16 2530 199 576 201 643,11 3,243
1
90 80 3 16 4020 199 576 202 692,61 3,413
110 100 4 16 5850 199 576 203 721,27 4,152
140 125 5 16 11900 199 576 204 793,64 4,721
160 150 6 16 18050 199 576 205 950,33 5,493
225 200 8 10 43667 199 576 206 1.049,01 6,740
280 250 10 10 62333 199 576 207 1.873,48 12,739
315 300 12 6 94500 199 576 208 2.175,38 16,516
d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 576 220 671,08 3,078
75 65 199 576 221 707,32 3,345
90 80 199 576 222 775,20 3,536
110 100 199 576 223 821,35 4,328
140 125 199 576 224 921,74 4,981
160 150 199 576 225 1.130,71 5,811
225 200 199 576 226 1.249,79 7,196
280 250 199 576 227 2.265,12 13,419
315 300 199 576 228 2.793,31 17,646
d DN Hmax Lmax Wmax V V1 Y Lg Q2 d2 k D2 H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 344,6 190,75 251,0 133,3 70,1 61,2 43 28,3 UNC 5/8 120,7 155 23
75 65 361,9 190,75 261,5 139,9 80,8 61,2 46 43,8 UNC 5/8 139,7 175 23
90 80 378,1 190,75 271,0 145,6 91,3 61,2 46 63,5 UNC 5/8 152,4 190 23
110 100 413,8 190,75 286,5 166,4 106,2 61,2 52 83,7 UNC 5/8 190,5 221 23
140 125 441,5 190,75 300,5 180,0 120,3 61,2 56 110,4 UNC 3/4 215,9 250 23
160 150 462,6 190,75 312,5 189,0 132,4 61,2 56 137,3 UNC 3/4 241,3 277 23
225 200 511,0 190,75 319,0 209,5 160,3 61,2 60 191,1 UNC 3/4 298,5 337 23
280 250 647,0 207,40 403,0 262,5 199,1 68,4 68 238,9 UNC 7/8 362,0 403 23
315 300 705,2 207,40 482,0 284,3 235,5 68,4 78 285,5 UNC 7/8 431,8 479 23
d DN E Y1 M LV LB
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 80 160 112,3 129,5
75 65 80 160 112,3 129,5
90 80 80 160 112,3 129,5
110 100 80 160 112,3 129,5
tabella continua alla pagina successiva
