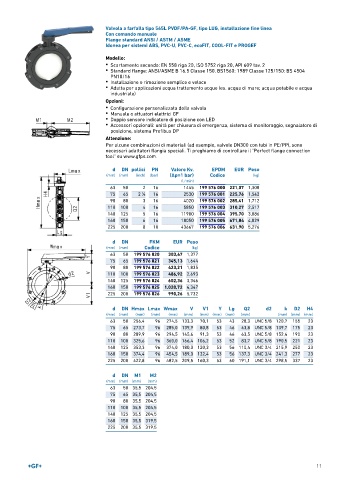

Page 11 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con comando manuale
Flange standard ANSI / ASTM / ASME
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ANSI/ASME B 16.5 Classe 150. BS1560: 1989 Classe 125/150: BS 4504
PN10/16
• Installazione e rimozione semplice e veloce
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 16 1445 199 576 000 221,07 1,308
75 65 2 ∕2 16 2530 199 576 001 225,76 1,542
1
90 80 3 16 4020 199 576 002 285,41 1,712
110 100 4 16 5850 199 576 003 310,27 2,517
140 125 5 16 11900 199 576 004 395,70 3,086
160 150 6 16 18050 199 576 005 671,84 4,029
225 200 8 10 43667 199 576 006 631,90 5,276

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 576 020 303,47 1,377
75 65 199 576 021 345,13 1,644
90 80 199 576 022 423,21 1,835
110 100 199 576 023 486,92 2,693
140 125 199 576 024 602,36 3,346
160 150 199 576 025 1.020,72 4,347
225 200 199 576 026 990,26 5,732

d DN Hmax Lmax Wmax V V1 Y Lg Q2 d2 k D2 H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 256,4 96 274,5 133,3 70,1 53 43 28,3 UNC 5/8 120,7 155 23
75 65 273,7 96 285,0 139,9 80,8 53 46 43,8 UNC 5/8 139,7 175 23
90 80 289,9 96 294,5 145,6 91,3 53 46 63,5 UNC 5/8 152,4 190 23
110 100 325,6 96 360,0 166,4 106,2 53 52 83,7 UNC 5/8 190,5 221 23
140 125 353,3 96 374,0 180,0 120,3 53 56 110,4 UNC 3/4 215,9 250 23
160 150 374,4 96 454,5 189,0 132,4 53 56 137,3 UNC 3/4 241,3 277 23
225 200 422,8 96 482,5 209,5 160,3 53 60 191,1 UNC 3/4 298,5 337 23

d DN M1 M2
(mm) (mm) (mm) (mm)
63 50 35,5 204,5
75 65 35,5 204,5
90 80 35,5 204,5
110 100 35,5 204,5
140 125 35,5 204,5
160 150 35,5 319,5
225 200 35,5 319,5

11
