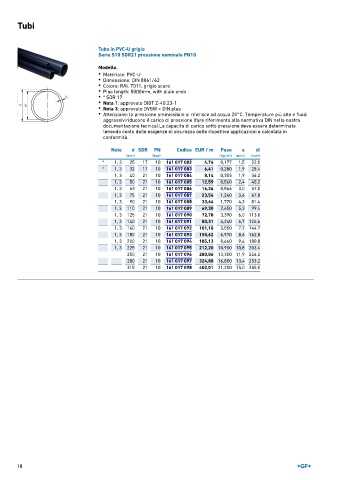

Page 18 - GEORGFISCHER - LISTINO 896

Tubi

Tubo in PVC-U grigio
Serie S10 SDR21 pressione nominale PN10

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8061/62
• Colore: RAL 7011, grigio scuro
• Pipe length: 5000mm, with plain ends
• * SDR 17
• Nota 1: approvato DIBT Z-40.23-1
• Nota 3: approvato DVGW + DIN plus
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
Note d SDR PN Codice EUR / m Peso e di
(mm) (bar) (kg ⁄ m) (mm) (mm)
* 1, 3 25 17 10 161 017 082 4,74 0,177 1,5 22,0
* 1, 3 32 17 10 161 017 083 6,41 0,280 1,9 28,4
1, 3 40 21 10 161 017 084 8,14 0,355 1,9 36,2
1, 3 50 21 10 161 017 085 12,59 0,560 2,4 45,2
1, 3 63 21 10 161 017 086 16,24 0,866 3,0 57,0
1, 3 75 21 10 161 017 087 23,54 1,240 3,6 67,8
1, 3 90 21 10 161 017 088 33,64 1,770 4,3 81,4
1, 3 110 21 10 161 017 089 49,30 2,650 5,3 99,4
1, 3 125 21 10 161 017 090 72,78 3,390 6,0 113,0
1, 3 140 21 10 161 017 091 80,31 4,240 6,7 126,6
1, 3 160 21 10 161 017 092 101,18 5,550 7,7 144,7
1, 3 180 21 10 161 017 093 155,62 6,970 8,6 162,8
1, 3 200 21 10 161 017 094 185,13 8,640 9,6 180,8
1, 3 225 21 10 161 017 095 212,20 10,900 10,8 203,4
250 21 10 161 017 096 280,06 13,300 11,9 226,2
280 21 10 161 017 097 324,80 16,800 13,4 253,2
315 21 10 161 017 098 402,01 21,200 15,0 285,0

18
