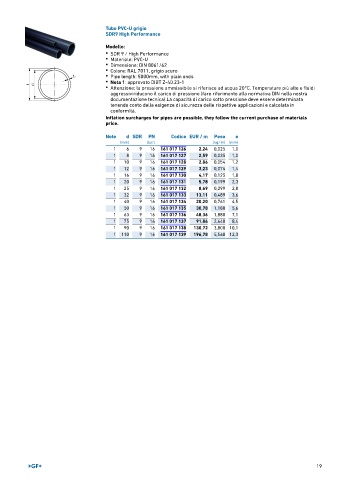

Page 19 - GEORGFISCHER - LISTINO 896

Tubo PVC-U grigio
SDR9 High Performance

Modello:
• SDR 9 / High Performance
• Materiale: PVC-U
• Dimensione: DIN 8061/62
• Colore: RAL 7011, grigio scuro
• Pipe length: 5000mm, with plain ends
• Nota 1: approvato DIBT Z-40.23-1
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.

Note d SDR PN Codice EUR / m Peso e
(mm) (bar) (kg ⁄ m) (mm)
1 6 9 16 161 017 126 2,24 0,025 1,0
1 8 9 16 161 017 127 2,59 0,035 1,0
1 10 9 16 161 017 128 2,86 0,054 1,2
1 12 9 16 161 017 129 3,23 0,074 1,4
1 16 9 16 161 017 130 4,17 0,125 1,8
1 20 9 16 161 017 131 5,78 0,199 2,3
1 25 9 16 161 017 132 8,69 0,299 2,8
1 32 9 16 161 017 133 13,11 0,489 3,6
1 40 9 16 161 017 134 20,20 0,761 4,5
1 50 9 16 161 017 135 30,78 1,180 5,6
1 63 9 16 161 017 136 48,36 1,880 7,1
1 75 9 16 161 017 137 91,86 2,640 8,4
1 90 9 16 161 017 138 130,72 3,800 10,1
1 110 9 16 161 017 139 196,78 5,560 12,3
