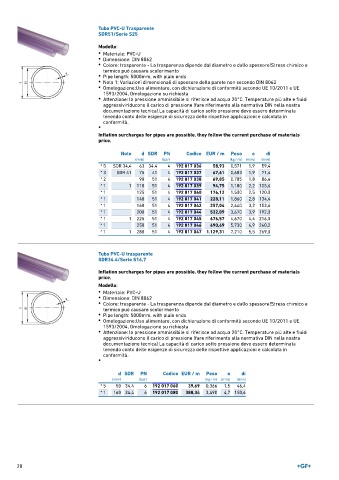

Page 20 - GEORGFISCHER - LISTINO 896

Tubo PVC-U Trasparente
SDR51/Serie S25

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8062
• Colore: trasparente - La trasparenza dipende dal diametro e dallo spessore!Stress chimico e
termico può causare scolorimento
• Pipe length: 5000mm, with plain ends
• Nota 1: Variazioni dimensionali di spessore della parete non secondo DIN 8062
• Omologazione:Uso alimentare, con dichiarazione di conformità secondo UE 10/2011 e UE
1593/2004, Omologazione su richiesta
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
•

Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.

Note d SDR PN Codice EUR / m Peso e di
(mm) (bar) (kg ⁄ m) (mm) (mm)
* 5 SDR 34,4 63 34.4 4 192 017 036 58,93 0,571 1,9 59,4
* 3 SDR 41 75 41 4 192 017 037 67,61 0,683 1,9 71,4
* 2 90 51 4 192 017 038 69,85 0,785 1,8 86,4
* 1 1 110 51 4 192 017 039 94,75 1,180 2,2 105,6
* 1 125 51 4 192 017 040 176,12 1,500 2,5 120,0
* 1 140 51 4 192 017 041 228,11 1,860 2,8 134,4
* 1 160 51 4 192 017 042 257,04 2,440 3,2 153,6
* 1 200 51 4 192 017 044 532,09 3,670 3,9 192,0
* 1 1 225 51 4 192 017 045 676,57 4,670 4,4 216,0
* 1 250 51 4 192 017 046 690,69 5,730 4,9 240,2
* 1 1 280 51 4 192 017 047 1.129,31 7,210 5,5 269,0

Tubo PVC-U trasparente
SDR34.4/Serie S16,7

Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8062
• Colore: trasparente - La trasparenza dipende dal diametro e dallo spessore!Stress chimico e
termico può causare scolorimento
• Pipe length: 5000mm, with plain ends
• Omologazione:Uso alimentare, con dichiarazione di conformità secondo UE 10/2011 e UE
1593/2004, Omologazione su richiesta
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
•

d SDR PN Codice EUR / m Peso e di
(mm) (bar) (kg ⁄ m) (mm) (mm)
* 5 50 34.4 6 192 017 060 39,69 0,366 1,5 46,4
* 1 160 34.4 6 192 017 080 388,34 3,490 4,7 150,6
