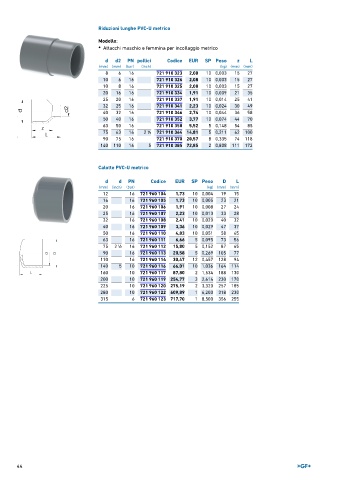

Page 44 - GEORGFISCHER - LISTINO 896

Riduzioni lunghe PVC-U metrico
Modello:
• Attacchi maschio e femmina per incollaggio metrico

d d2 PN pollici Codice EUR SP Peso z L
(mm) (mm) (bar) (inch) (kg) (mm) (mm)
8 6 16 721 910 323 2,08 10 0,003 15 27
10 6 16 721 910 326 2,08 10 0,003 15 27
10 8 16 721 910 325 2,08 10 0,003 15 27
20 16 16 721 910 334 1,91 10 0,009 21 35
25 20 16 721 910 337 1,91 10 0,014 25 41
32 25 16 721 910 341 2,23 10 0,024 30 49
40 32 16 721 910 346 2,74 10 0,044 36 58
50 40 16 721 910 352 3,77 10 0,074 44 70
63 50 16 721 910 358 5,52 5 0,148 54 85
75 63 16 2 ∕2 721 910 364 14,81 5 0,211 62 100
1
90 75 16 721 910 370 20,57 8 0,335 74 118
140 110 16 5 721 910 385 72,85 2 0,808 111 172

Calotte PVC-U metrico

d d PN Codice EUR SP Peso D L
(mm) (inch) (bar) (kg) (mm) (mm)
12 16 721 960 104 1,73 10 0,004 19 15
16 16 721 960 105 1,73 10 0,005 23 21
20 16 721 960 106 1,91 10 0,008 27 24
25 16 721 960 107 2,23 10 0,013 33 28
32 16 721 960 108 2,41 10 0,020 40 32
40 16 721 960 109 3,36 10 0,029 47 37
50 16 721 960 110 4,83 10 0,051 58 45
63 16 721 960 111 6,66 5 0,095 73 56
75 2 ∕2 16 721 960 112 15,80 5 0,152 87 65
1
90 16 721 960 113 20,58 5 0,269 105 77
110 16 721 960 114 30,47 12 0,457 128 94
140 5 10 721 960 116 66,01 10 1,036 164 114
160 10 721 960 117 87,80 2 1,534 188 130
200 10 721 960 119 254,77 3 2,614 230 170
225 10 721 960 120 275,19 2 3,320 257 185
280 10 721 960 122 609,89 1 6,200 318 230
315 6 721 960 123 717,70 1 8,500 356 255

44
