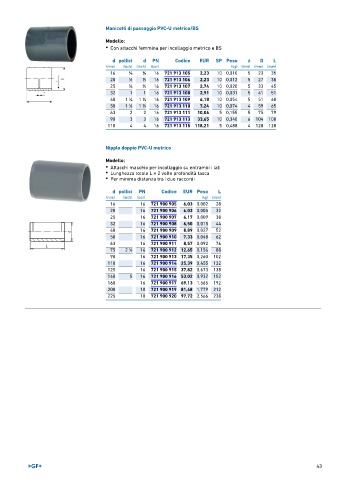

Page 43 - GEORGFISCHER - LISTINO 896

Manicotti di passaggio PVC-U metrico/BS
Modello:
• Con attacchi femmina per incollaggio metrico e BS

d pollici d PN Codice EUR SP Peso z D L
(mm) (inch) (inch) (bar) (kg) (mm) (mm) (mm)
16 3 ∕8 3 ∕8 16 721 913 105 2,23 10 0,010 5 23 35
20 1 ∕2 1 ∕2 16 721 913 106 2,23 10 0,012 5 27 38
25 3 ∕4 3 ∕4 16 721 913 107 2,74 10 0,020 5 33 45
32 1 1 16 721 913 108 2,91 10 0,031 5 41 51
40 1 ∕4 1 ∕4 16 721 913 109 6,18 10 0,054 5 51 60
1
1
50 1 ∕2 1 ∕2 16 721 913 110 7,24 10 0,074 4 59 65
1
1
63 2 2 16 721 913 111 10,06 5 0,155 5 75 79
90 3 3 16 721 913 113 33,65 10 0,340 6 104 108
110 4 4 16 721 913 115 118,21 5 0,488 4 128 128

Nipplo doppio PVC-U metrico
Modello:
• Attacchi maschio per incollaggio su entrambi i lati
• Lunghezza totale L = 2 volte profondità tasca
• Per minima distanza tra i due raccordi

d pollici PN Codice EUR Peso L
(mm) (inch) (bar) (kg) (mm)
16 16 721 900 905 6,03 0,002 28
20 16 721 900 906 6,03 0,005 32
25 16 721 900 907 6,17 0,009 38
32 16 721 900 908 6,50 0,015 44
40 16 721 900 909 8,89 0,027 52
50 16 721 900 910 7,33 0,048 62
63 16 721 900 911 8,57 0,092 76
75 2 ∕2 16 721 900 912 12,65 0,156 88
1
90 16 721 900 913 17,35 0,260 102
110 16 721 900 914 25,39 0,455 122
125 16 721 900 915 37,82 0,673 138
140 5 16 721 900 916 53,02 0,932 152
160 16 721 900 917 69,13 1,565 192
200 10 721 900 919 81,48 1,779 212
225 10 721 900 920 97,72 2,566 238

43
