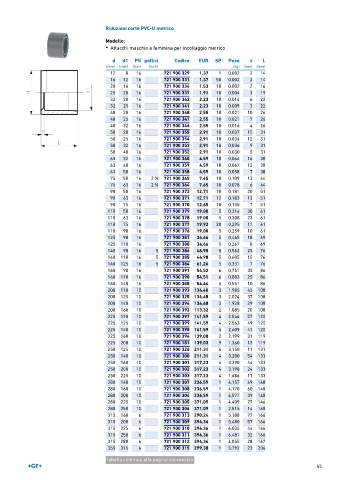

Page 45 - GEORGFISCHER - LISTINO 896
P. 45
Riduzioni corte PVC-U metrico
Modello:
• Attacchi maschio e femmina per incollaggio metrico
d d1 PN pollici Codice EUR SP Peso z L
(mm) (mm) (bar) (inch) (kg) (mm) (mm)
12 8 16 721 900 329 1,37 1 0,002 2 14
16 12 16 721 900 331 1,37 50 0,002 2 14
20 16 16 721 900 334 1,53 10 0,002 2 16
25 20 16 721 900 337 1,91 10 0,004 3 19
32 20 16 721 900 342 2,23 10 0,014 6 22
32 25 16 721 900 341 2,23 10 0,009 3 22
40 20 16 721 900 348 2,55 10 0,021 10 26
40 25 16 721 900 347 2,55 10 0,021 7 26
40 32 16 721 900 346 2,55 10 0,016 4 26
50 20 16 721 900 355 2,91 10 0,037 15 31
50 25 16 721 900 354 2,91 10 0,034 12 31
50 32 16 721 900 353 2,91 10 0,036 9 31
50 40 16 721 900 352 2,91 10 0,030 5 31
63 32 16 721 900 360 4,59 10 0,064 16 38
63 40 16 721 900 359 4,59 10 0,067 12 38
63 50 16 721 900 358 4,59 10 0,058 7 38
75 50 16 2 ∕2 721 900 365 7,65 10 0,109 13 44
1
75 63 16 2 ∕2 721 900 364 7,65 10 0,078 6 44
1
90 50 16 721 900 372 12,71 10 0,181 20 51
90 63 16 721 900 371 12,71 12 0,183 13 51
90 75 16 721 900 370 12,65 10 0,135 7 51
110 50 16 721 900 379 19,00 5 0,316 30 61
110 63 16 721 900 378 19,00 5 0,308 23 61
110 75 16 721 900 377 19,92 20 0,295 17 61
110 90 16 721 900 376 19,00 5 0,259 10 61
125 90 16 721 900 381 34,66 5 0,465 18 69
125 110 16 721 900 380 34,66 5 0,267 8 69
140 90 16 5 721 900 386 46,98 5 0,562 25 76
140 110 16 5 721 900 385 46,98 5 0,605 15 76
140 125 16 5 721 900 384 61,26 5 0,331 7 76
160 90 16 721 900 391 54,52 6 0,751 35 86
160 110 16 721 900 390 54,51 6 0,883 25 86
160 140 16 721 900 388 54,44 5 0,551 10 86
200 110 10 721 900 393 134,48 3 1,985 45 108
200 125 10 721 900 325 134,48 3 2,024 37 108
200 140 10 721 900 394 134,48 3 1,928 29 108
200 160 10 721 900 392 113,32 2 1,085 20 108
225 110 10 721 900 397 141,59 4 2,544 57 120
225 125 10 721 900 399 141,59 4 2,563 49 120
225 140 10 721 900 398 141,59 4 2,609 41 120
225 160 10 721 900 396 139,08 2 2,199 31 119
225 200 10 721 900 181 139,03 9 1,360 13 119
250 125 10 721 900 326 211,31 4 3,150 11 131
250 140 10 721 900 300 211,31 4 3,200 54 133
250 160 10 721 900 301 317,23 4 3,390 44 133
250 200 10 721 900 302 317,23 4 3,198 24 133
250 225 10 721 900 303 317,23 4 1,686 11 133
280 140 10 721 900 307 236,59 1 4,157 69 148
280 160 10 721 900 308 236,59 1 4,170 60 148
280 200 10 721 900 304 236,59 1 4,577 39 148
280 225 10 721 900 305 371,09 1 4,409 27 146
280 250 10 721 900 306 371,09 1 2,515 14 148
315 160 6 721 900 313 290,24 1 5,188 77 166
315 200 6 721 900 309 394,36 1 5,480 57 166
315 225 6 721 900 310 394,36 1 6,035 44 166
315 250 6 721 900 311 394,36 1 6,481 32 166
315 280 6 721 900 312 394,36 1 4,055 28 167
355 315 6 721 900 315 299,38 1 5,792 23 206
tabella continua alla pagina successiva
45
