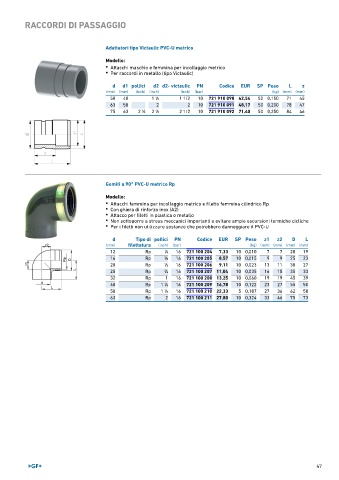

Page 47 - GEORGFISCHER - LISTINO 896

RACCORDI DI PASSAGGIO

Adattatori tipo Victaulic PVC-U metrico

Modello:
• Attacchi maschio e femmina per incollaggio metrico
• Per raccordi in metallo (tipo Victaulic)

d d1 pollici d2 d2- victaulic PN Codice EUR SP Peso L z
(mm) (mm) (inch) (inch) (inch) (bar) (kg) (mm) (mm)
50 40 1 ∕2 1 1/2 10 721 910 090 42,54 50 0,150 71 45
1
63 50 2 2 10 721 910 091 48,17 50 0,200 78 47
75 63 2 ∕2 2 ∕2 2 1/2 10 721 910 092 71,40 50 0,250 84 46
1
1

Gomiti a 90° PVC-U metrico Rp
Modello:
• Attacchi femmina per incollaggio metrico e filetto femmina cilindrico Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d Tipo di pollici PN Codice EUR SP Peso z1 z2 D L
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm) (mm)
12 Rp 1 ∕4 16 721 100 204 7,33 10 0,010 7 7 20 19
16 Rp 3 ∕8 16 721 100 205 8,57 10 0,015 9 9 25 23
20 Rp 1 ∕2 16 721 100 206 9,11 10 0,023 13 11 30 27
25 Rp 3 ∕4 16 721 100 207 11,04 10 0,035 16 15 35 33
32 Rp 1 16 721 100 208 13,25 10 0,060 19 19 45 39
40 Rp 1 ∕4 16 721 100 209 16,78 10 0,122 23 27 55 50
1
50 Rp 1 ∕2 16 721 100 210 22,33 5 0,187 27 36 62 58
1
63 Rp 2 16 721 100 211 27,80 10 0,324 33 46 75 73

47
