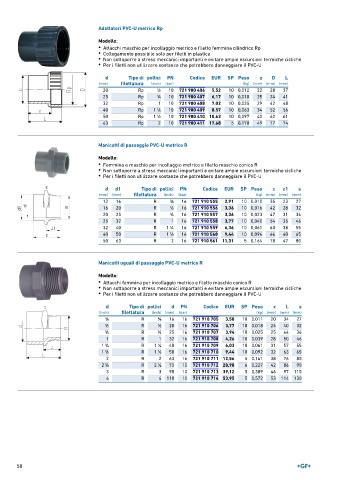

Page 50 - GEORGFISCHER - LISTINO 896

Adattatori PVC-U metrico Rp
Modello:
• Attacchi maschio per incollaggio metrico e filetto femmina cilindrico Rp
• Collegamento possibile solo per filetti in plastica
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d Tipo di pollici PN Codice EUR SP Peso z D L
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm)
20 Rp 1 ∕2 10 721 900 406 5,52 10 0,012 22 28 37
25 Rp 3 ∕4 10 721 900 407 6,17 10 0,018 25 34 41
32 Rp 1 10 721 900 408 7,02 10 0,035 29 42 48
40 Rp 1 ∕4 10 721 900 409 8,57 10 0,063 34 52 56
1
50 Rp 1 ∕2 10 721 900 410 10,63 10 0,097 40 62 61
1
63 Rp 2 10 721 900 411 17,68 5 0,170 49 77 74

Manicotti di passaggio PVC-U metrico R

Modello:
• Femmina e maschio per incollaggio metrico e filetto maschio conico R
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d d1 Tipo di pollici PN Codice EUR SP Peso z z1 s
(mm) (mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm)
12 16 R 3 ∕8 16 721 910 555 2,91 10 0,010 35 23 27
16 20 R 1 ∕2 16 721 910 556 3,36 10 0,016 42 28 32
20 25 R 3 ∕4 16 721 910 557 3,36 10 0,023 47 31 36
25 32 R 1 16 721 910 558 3,77 10 0,040 54 35 46
32 40 R 1 ∕4 16 721 910 559 6,36 10 0,061 60 38 55
1
40 50 R 1 ∕2 16 721 910 560 9,44 10 0,094 66 40 65
1
50 63 R 2 16 721 910 561 11,31 5 0,164 78 47 80

Manicotti uguali di passaggio PVC-U metrico R

Modello:
• Attacchi femmina per incollaggio metrico e filetto maschio conico R
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d Tipo di pollici d PN Codice EUR SP Peso z L s
(inch) filettatura (inch) (mm) (bar) (kg) (mm) (mm) (mm)
3 ∕8 R 3 ∕8 16 16 721 910 705 3,58 10 0,011 20 34 27
1 R 1 20 16 721 910 706 3,77 10 0,018 24 40 32
∕2 ∕2
3 ∕4 R 3 ∕4 25 16 721 910 707 3,94 10 0,025 25 44 36
1 R 1 32 16 721 910 708 4,26 10 0,039 28 50 46
1
1
1 ∕4 R 1 ∕4 40 16 721 910 709 6,03 10 0,061 31 57 55
1 R 1 50 16 721 910 710 9,44 10 0,092 32 63 65
1 ∕2 1 ∕2
2 R 2 63 16 721 910 711 12,56 5 0,161 38 76 80
1 R 1 75 10 721 910 712 28,98 6 0,227 42 86 90
2 ∕2 2 ∕2
3 R 3 90 10 721 910 713 39,12 5 0,389 46 97 110
4 R 4 110 10 721 910 714 53,95 5 0,572 53 114 130

50
