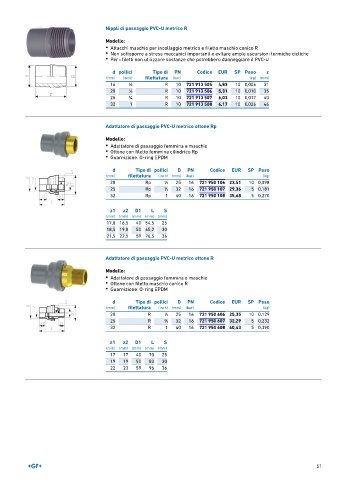

Page 51 - GEORGFISCHER - LISTINO 896

Nippli di passaggio PVC-U metrico R
Modello:
• Attacchi maschio per incollaggio metrico e filetto maschio conico R
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d pollici Tipo di PN Codice EUR SP Peso z
(mm) (inch) filettatura (bar) (kg) (mm)
16 3 ∕8 R 10 721 913 505 4,83 10 0,006 31
20 1 ∕2 R 10 721 913 506 5,31 10 0,010 35
25 3 ∕4 R 10 721 913 507 6,03 10 0,017 40
32 1 R 10 721 913 508 6,17 10 0,026 46

Adattatore di passaggio PVC-U metrico ottone Rp

Modello:
• Adattatore di passaggio femmina e maschio
• Ottone con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM

d Tipo di pollici D PN Codice EUR SP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
20 Rp 1 ∕2 25 16 721 950 106 23,51 10 0,098
25 Rp 3 ∕4 32 16 721 950 107 29,36 5 0,181
32 Rp 1 40 16 721 950 108 35,68 5 0,270

z1 z2 D1 L S
(mm) (mm) (mm) (mm) (mm)
17,0 16,5 40 54,5 25
18,5 19,0 50 65,2 30
21,5 22,5 59 76,5 36

Adattatore di passaggio PVC-U metrico ottone R

Modello:
• Adattatore di passaggio femmina e maschio
• Ottone con filetto maschio conico R
• Guarnizione: O-ring EPDM

d Tipo di pollici D PN Codice EUR SP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
20 R 1 ∕2 25 16 721 950 606 25,35 10 0,129
25 R 3 ∕4 32 16 721 950 607 32,29 5 0,232
32 R 1 40 16 721 950 608 40,43 5 0,390

z1 z2 D1 L S
(mm) (mm) (mm) (mm) (mm)
17 17 40 70 25
19 19 50 83 30
22 23 59 96 36

51
