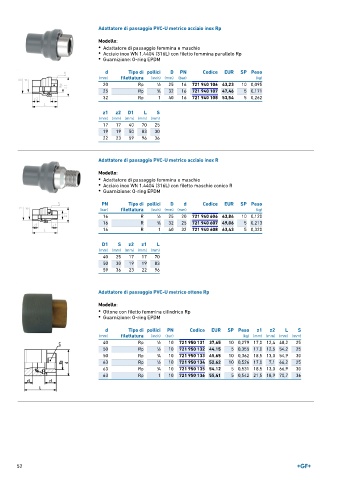

Page 52 - GEORGFISCHER - LISTINO 896

Adattatore di passaggio PVC-U metrico acciaio inox Rp
Modello:
• Adattatore di passaggio femmina e maschio
• Acciaio inox WN 1.4404 (316L) con filetto femmina parallelo Rp
• Guarnizione: O-ring EPDM

d Tipo di pollici D PN Codice EUR SP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
20 Rp 1 ∕2 25 16 721 940 106 43,23 10 0,095
25 Rp 3 ∕4 32 16 721 940 107 47,46 5 0,171
32 Rp 1 40 16 721 940 108 53,54 5 0,262

z1 z2 D1 L S
(mm) (mm) (mm) (mm) (mm)
17 17 40 70 25
19 19 50 83 30
22 23 59 96 36

Adattatore di passaggio PVC-U metrico acciaio inox R

Modello:
• Adattatore di passaggio femmina e maschio
• Acciaio inox WN 1.4404 (316L) con filetto maschio conico R
• Guarnizione: O-ring EPDM

PN Tipo di pollici D d Codice EUR SP Peso
(bar) filettatura (inch) (mm) (mm) (kg)
16 R 1 ∕2 25 20 721 940 606 43,84 10 0,120
16 R 3 ∕4 32 25 721 940 607 49,06 5 0,213
16 R 1 40 32 721 940 608 63,43 5 0,320

D1 S z2 z1 L
(mm) (mm) (mm) (mm) (mm)
40 25 17 17 70
50 30 19 19 83
59 36 23 22 96

Adattatore di passaggio PVC-U metrico ottone Rp

Modello:
• Ottone con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM

d Tipo di pollici PN Codice EUR SP Peso z1 z2 L S
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm) (mm)
40 Rp 1 ∕2 10 721 950 131 37,65 10 0,279 17,0 12,4 48,2 25
50 Rp 1 ∕2 10 721 950 132 44,15 5 0,355 17,0 12,5 54,2 25
50 Rp 3 ∕4 10 721 950 133 45,65 10 0,362 18,5 13,0 54,9 30
63 Rp 1 ∕2 10 721 950 134 52,62 10 0,526 17,0 7,1 66,2 25
63 Rp 3 ∕4 10 721 950 135 54,12 5 0,531 18,5 13,0 66,9 30
63 Rp 1 10 721 950 136 55,41 5 0,542 21,5 18,9 70,7 36
