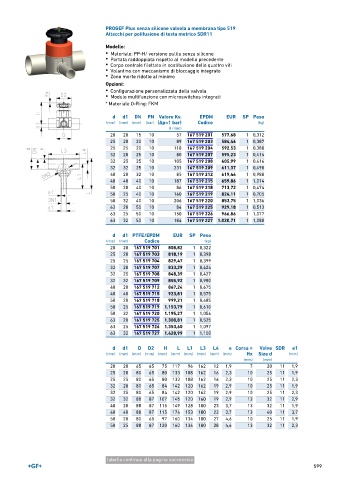

Page 599 - GEORGFISCHER - LISTINO 896

PROGEF Plus senza silicone valvola a membrana tipo 519
Attacchi per polifusione di testa metrico SDR11

Modello:
• Materiale: PP-H/ versione pulita senza silicone
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Zone morte ridotte al minimo

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d d1 DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 20 15 10 57 167 519 201 577,68 1 0,312
25 20 20 10 89 167 519 203 584,46 1 0,387
25 25 20 10 118 167 519 204 592,53 1 0,388
32 20 25 10 80 167 519 207 595,23 1 0,414
32 25 25 10 105 167 519 208 605,99 1 0,416
32 32 25 10 231 167 519 209 611,37 1 0,490
40 20 32 10 85 167 519 212 619,44 1 0,988
40 40 40 10 187 167 519 215 659,86 1 1,014
50 20 40 10 86 167 519 218 713,72 1 0,474
50 25 40 10 160 167 519 219 824,11 1 0,705
50 32 40 10 206 167 519 220 853,75 1 1,036
63 20 50 10 84 167 519 225 929,18 1 0,513
63 25 50 10 150 167 519 226 966,86 1 1,077
63 32 50 10 184 167 519 227 1.020,71 1 1,080

d d1 PTFE/EPDM EUR SP Peso
(mm) (mm) Codice (kg)
20 20 167 519 701 808,82 1 0,322
25 20 167 519 703 818,19 1 0,398
25 25 167 519 704 829,47 1 0,399
32 20 167 519 707 833,29 1 0,424
32 25 167 519 708 848,39 1 0,427
32 32 167 519 709 855,92 1 0,980
40 20 167 519 712 867,24 1 0,675
40 40 167 519 715 923,81 1 0,575
50 20 167 519 718 999,21 1 0,485
50 25 167 519 719 1.153,79 1 0,610
50 32 167 519 720 1.195,27 1 1,056
63 20 167 519 725 1.300,81 1 0,525
63 25 167 519 726 1.353,60 1 1,097
63 32 167 519 727 1.428,99 1 1,100

d d1 D D2 H L L1 L3 L4 e Corsa = Valve SDR e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx Size d (mm)
(mm) (mm)
20 20 65 65 75 117 96 162 12 1,9 7 20 11 1,9
25 20 80 65 80 133 108 162 16 2,3 10 25 11 1,9
25 25 80 65 80 133 108 162 16 2,3 10 25 11 2,3
32 20 80 65 84 142 120 162 19 2,9 10 25 11 1,9
32 25 80 65 84 142 120 162 19 2,9 10 25 11 2,3
32 32 88 87 107 145 120 160 19 2,9 13 32 11 2,9
40 20 88 87 115 149 128 180 23 3,7 13 32 11 1,9
40 40 88 87 115 174 153 180 23 3,7 13 40 11 3,7
50 20 80 65 97 160 134 180 27 4,6 10 25 11 1,9
50 25 88 87 120 160 134 180 28 4,6 13 32 11 2,3

tabella continua alla pagina successiva
