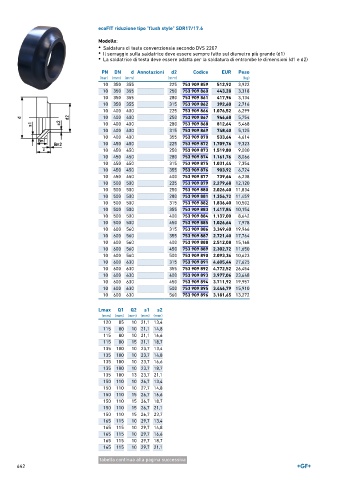

Page 642 - GEORGFISCHER - LISTINO 896

ecoFIT riduzione tipo "flush style" SDR17/17.6
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• Il serraggio sulla saldatrice deve essere sempre fatto sul diametro più grande (d1)
• La saldatrice di testa deve essere adatta per la saldatura di entrambe le dimensioni (d1 e d2)

PN DN d Annotazioni d2 Codice EUR Peso
(bar) (mm) (mm) (mm) (kg)
10 350 355 225 753 909 859 512,92 3,922
10 350 355 250 753 909 860 443,28 3,318
10 350 355 280 753 909 861 417,96 3,134
10 350 355 315 753 909 862 392,60 2,716
10 400 400 225 753 909 866 1.076,52 6,299
10 400 400 250 753 909 867 946,68 5,754
10 400 400 280 753 909 868 812,64 5,468
10 400 400 315 753 909 869 748,40 5,125
10 400 400 355 753 909 870 533,64 4,614
10 450 450 225 753 909 872 1.709,76 9,323
10 450 450 250 753 909 873 1.519,80 9,000
10 450 450 280 753 909 874 1.161,76 8,066
10 450 450 315 753 909 875 1.031,44 7,354
10 450 450 355 753 909 876 903,92 6,724
10 450 450 400 753 909 877 739,64 6,238
10 500 500 225 753 909 879 2.279,68 12,120
10 500 500 250 753 909 880 2.026,40 11,834
10 500 500 280 753 909 881 1.356,72 11,459
10 500 500 315 753 909 882 1.836,40 10,502
10 500 500 355 753 909 883 1.417,84 10,154
10 500 500 400 753 909 884 1.137,00 8,642
10 500 500 450 753 909 885 1.026,64 7,978
10 600 560 315 753 909 886 3.349,40 19,966
10 600 560 355 753 909 887 2.721,40 17,764
10 600 560 400 753 909 888 2.512,08 15,168
10 600 560 450 753 909 889 2.302,72 11,650
10 600 560 500 753 909 890 2.093,36 10,623
10 600 630 315 753 909 891 4.605,44 27,625
10 600 630 355 753 909 892 4.772,52 26,454
10 600 630 400 753 909 893 3.977,06 23,648
10 600 630 450 753 909 894 3.711,92 19,957
10 600 630 500 753 909 895 3.446,79 15,910
10 600 630 560 753 909 896 3.181,65 13,272

Lmax Q1 Q2 s1 s2
(mm) (mm) (mm) (mm) (mm)
120 85 10 21,1 13,4
115 80 10 21,1 14,8
115 80 10 21,1 16,6
115 80 15 21,1 18,7
135 100 10 23,7 13,4
135 100 10 23,7 14,8
135 100 10 23,7 16,6
135 100 10 23,7 18,7
135 100 13 23,7 21,1
150 110 10 26,7 13,4
150 110 10 27,7 14,8
150 110 15 26,7 16,6
150 110 15 26,7 18,7
150 110 15 26,7 21,1
150 110 15 26,7 23,7
165 115 10 29,7 13,4
165 115 10 29,7 14,8
165 115 10 29,7 16,6
165 115 10 29,7 18,7
165 115 10 29,7 21,1
tabella continua alla pagina successiva
