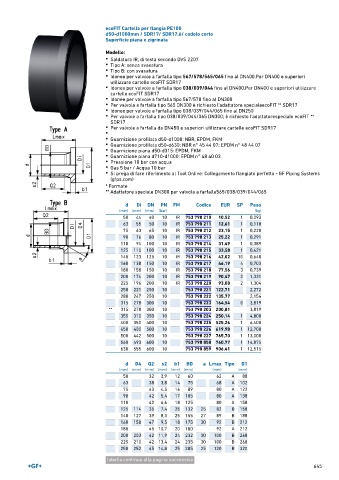

Page 645 - GEORGFISCHER - LISTINO 896

ecoFIT Cartella per flangia PE100
d50-d1000mm / SDR17/ SDR17.6/ codolo corto
Superficie piana e zigrinata

Modello:
• Saldatura IR, di testa secondo DVS 2207
• Tipo A: senza svasatura
• Tipo B: con svasatura
• Idonee per valvole a farfalla tipo 567/578/565/065 fino al DN400.Per DN400 e superiori
utilizzare cartelle ecoFIT SDR17
• Idonee per valvole a farfalla tipo 038/039/044 fino al DN400.Per DN400 e superiori utilizzare
cartelle ecoFIT SDR17
• Idonee per valvole a farfalla tipo 567/578 fino al DN300
• Per valvola a farfalla tipo 565 DN300 è richiesto l'adattatore specialeecoFIT ** SDR17
• Idonee per valvole a farfalla tipo 038/039/044/065 fino al DN250
• Per valvole a farfalla tipo 038/039/044/065 DN300; è richiesto l'adattatorespeciale ecoFIT **
SDR17
• Per valvole a farfalla da DN450 e superiori utilizzare cartelle ecoFIT SDR17
•
• Guarnizione profilata d50-d1000: NBR, EPDM, FKM
• Guarnizione profilata d50-d630: NBR n° 45 44 07; EPDM n° 48 44 07
• Guarnizione piana d50-d315: EPDM, FKM
• Guarnizione piana d710-d1000: EPDM n° 48 40 03
• Pressione 10 bar con acqua
• Gas 5 bar / Acqua 10 bar
• Si prega di fare riferimento al Tool Online: Collegamento flangiato perfetto - GF Piping Systems
(gfps.com)
* Formate
** Adattatore speciale DN300 per valvola a farfalla565/038/039/044/065

d Di DN PN FM Codice EUR SP Peso
(mm) (mm) (mm) (bar) (kg)
50 44 40 10 IR 753 798 210 10,52 1 0,093
63 55 50 10 IR 753 798 211 12,61 1 0,118
75 63 65 10 IR 753 798 212 23,15 1 0,220
90 76 80 10 IR 753 798 213 25,22 1 0,291
110 94 100 10 IR 753 798 214 31,49 1 0,389
125 110 100 10 IR 753 798 215 33,58 1 0,421
140 123 125 10 IR 753 798 216 42,02 10 0,648
160 138 150 10 IR 753 798 217 46,19 4 0,703
180 158 150 10 IR 753 798 218 77,56 3 0,739
200 174 200 10 IR 753 798 219 90,47 2 1,331
225 196 200 10 IR 753 798 220 93,08 2 1,304
250 221 250 10 753 798 221 122,71 2,272
280 247 250 10 753 798 222 135,77 2,154
315 278 300 10 753 798 223 164,54 0 3,819
** 315 278 300 10 753 798 203 200,81 3,819
355 310 350 10 753 798 224 250,14 1 4,800
400 350 400 10 753 798 225 525,26 1 6,400
450 400 500 10 753 798 226 619,98 1 12,700
500 442 500 10 753 798 227 765,70 1 13,000
560 493 600 10 753 798 858 760,77 1 14,875
630 555 600 10 753 798 859 906,41 1 12,515

d D4 Q2 s2 b1 BD a Lmax Tipo D1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 32 2,9 12 60 62 A 88
63 38 3,8 14 75 68 A 102
75 43 4,5 16 89 80 A 122
90 42 5,4 17 105 80 A 138
110 42 6,6 18 125 80 A 158
125 114 35 7,4 25 132 25 82 B 158
140 127 39 8,3 25 155 27 89 B 188
160 158 47 9,5 18 175 30 92 B 212
180 45 10,7 20 180 92 A 212
200 203 42 11,9 24 232 30 100 B 268
225 210 42 13,4 24 235 30 100 B 268
250 252 45 14,8 25 285 25 120 B 320
tabella continua alla pagina successiva
645
