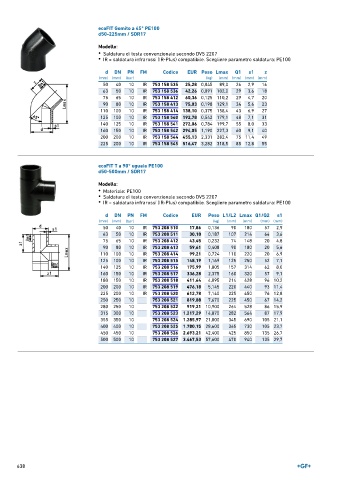

P. 638
ecoFIT Gomito a 45° PE100
d50-225mm / SDR17
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100
d DN PN FM Codice EUR Peso Lmax Q1 s1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
50 40 10 IR 753 158 535 25,28 0,045 89,0 26 2,9 16
63 50 10 IR 753 158 536 42,26 0,091 102,0 29 3,6 18
75 65 10 IR 753 158 412 60,36 0,125 110,2 29 4,7 20
90 80 10 IR 753 158 413 75,03 0,198 129,1 34 5,6 23
110 100 10 IR 753 158 414 138,10 0,375 158,4 43 6,9 27
125 100 10 IR 753 158 540 192,78 0,542 179,1 48 7,1 31
140 125 10 IR 753 158 541 272,06 0,784 199,7 55 8,0 33
160 150 10 IR 753 158 542 294,05 1,190 227,3 60 9,1 40
200 200 10 IR 753 158 544 455,13 2,331 282,4 75 11,4 49
225 200 10 IR 753 158 545 516,47 3,282 318,5 85 12,8 55
ecoFIT T a 90° uguale PE100
d50-500mm / SDR17
Modello:
• Materiale: PE100
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100
d DN PN FM Codice EUR Peso L1/L2 Lmax Q1/Q2 s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
50 40 10 IR 753 208 510 17,86 0,136 90 180 57 2,9
63 50 10 IR 753 208 511 30,10 0,187 107 214 64 3,6
75 65 10 IR 753 208 412 43,45 0,232 74 148 20 4,8
90 80 10 IR 753 208 413 59,61 0,408 90 180 20 5,6
110 100 10 IR 753 208 414 99,21 0,724 110 220 20 6,9
125 100 10 IR 753 208 515 148,19 1,169 125 250 52 7,1
140 125 10 IR 753 208 516 175,99 1,805 157 314 62 8,0
160 150 10 IR 753 208 517 336,28 2,375 160 320 57 9,1
180 150 10 IR 753 208 518 411,64 4,095 214 428 96 10,2
200 200 10 IR 753 208 519 476,18 5,145 220 440 93 11,4
225 200 10 IR 753 208 520 612,78 7,140 225 450 76 12,8
250 250 10 753 208 521 819,88 7,670 225 450 67 14,2
280 250 10 753 208 522 919,21 10,900 264 528 86 15,9
315 300 10 753 208 523 1.217,29 14,870 282 564 87 17,9
355 350 10 753 208 524 1.285,97 21,800 345 690 105 21,1
400 400 10 753 208 525 1.780,15 28,600 365 730 105 23,7
450 450 10 753 208 526 2.693,21 42,400 425 850 135 26,7
500 500 10 753 208 527 3.467,53 57,600 470 940 135 29,7
638
