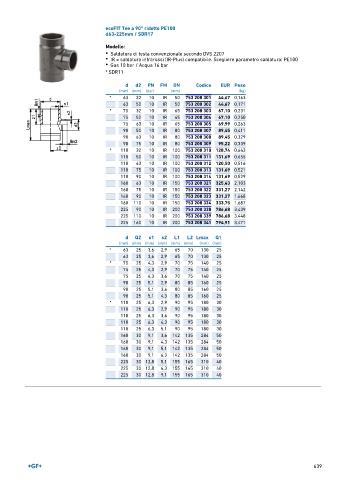

Page 639 - GEORGFISCHER - LISTINO 896

ecoFIT Tee a 90° ridotto PE100
d63-225mm / SDR17

Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100
• Gas 10 bar / Acqua 16 bar

* SDR11

d d2 PN FM DN Codice EUR Peso
(mm) (mm) (bar) (mm) (kg)
* 63 32 10 IR 50 753 208 301 44,67 0,163
63 50 10 IR 50 753 208 302 44,67 0,171
* 75 32 10 IR 65 753 208 303 67,10 0,231
75 50 10 IR 65 753 208 304 67,10 0,250
75 63 10 IR 65 753 208 305 69,99 0,263
90 50 10 IR 80 753 208 307 89,45 0,411
90 63 10 IR 80 753 208 308 89,45 0,329
90 75 10 IR 80 753 208 309 95,22 0,339
* 110 32 10 IR 100 753 208 310 128,74 0,643
110 50 10 IR 100 753 208 311 131,69 0,655
110 63 10 IR 100 753 208 312 120,50 0,516
110 75 10 IR 100 753 208 313 131,69 0,521
110 90 10 IR 100 753 208 314 131,69 0,529
160 63 10 IR 150 753 208 321 325,43 2,103
160 75 10 IR 150 753 208 322 331,27 2,142
160 90 10 IR 150 753 208 323 331,27 1,668
160 110 10 IR 150 753 208 324 333,75 1,687
225 90 10 IR 200 753 208 338 786,68 3,439
225 110 10 IR 200 753 208 339 786,68 3,448
225 160 10 IR 200 753 208 341 794,91 3,471

d Q2 s1 s2 L1 L2 Lmax Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 63 25 3,6 2,9 65 70 130 25
63 25 3,6 2,9 65 70 130 25
* 75 25 4,3 2,9 70 75 140 25
75 25 4,3 2,9 70 75 140 25
75 25 4,3 3,6 70 75 140 25
90 25 5,1 2,9 80 85 160 25
90 25 5,1 3,6 80 85 160 25
90 25 5,1 4,3 80 85 160 25
* 110 25 6,3 2,9 90 95 180 30
110 25 6,3 2,9 90 95 180 30
110 25 6,3 3,6 90 95 180 30
110 25 6,3 4,3 90 95 180 30
110 25 6,3 5,1 90 95 180 30
160 30 9,1 3,6 142 135 284 50
160 30 9,1 4,3 142 135 284 50
160 30 9,1 5,1 142 135 284 50
160 30 9,1 6,3 142 135 284 50
225 30 12,8 5,1 155 165 310 40
225 30 12,8 6,3 155 165 310 40
225 30 12,8 9,1 155 165 310 40
