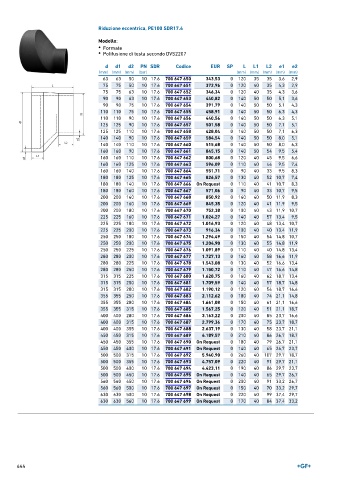

Page 644 - GEORGFISCHER - LISTINO 896

Riduzione eccentrica, PE100 SDR17.6
Modello:
• Formate
• Polifusione di testa secondo DVS2207

d d1 d2 PN SDR Codice EUR SP L L1 L2 e1 e2
(mm) (mm) (mm) (bar) (mm) (mm) (mm) (mm) (mm)
63 63 50 10 17.6 700 647 650 343,53 0 120 35 35 3,6 2,9
75 75 50 10 17.6 700 647 651 372,96 0 120 40 35 4,3 2,9
75 75 63 10 17.6 700 647 652 346,34 0 120 40 35 4,3 3,6
90 90 63 10 17.6 700 647 653 440,82 0 140 50 50 5,1 3,6
90 90 75 10 17.6 700 647 654 391,79 0 140 50 50 5,1 4,3
110 110 75 10 17.6 700 647 655 458,91 0 140 50 50 6,3 4,3
110 110 90 10 17.6 700 647 656 440,56 0 140 50 50 6,3 5,1
125 125 90 10 17.6 700 647 657 501,58 0 140 50 50 7,1 5,1
125 125 110 10 17.6 700 647 658 428,04 0 140 50 50 7,1 6,3
140 140 90 10 17.6 700 647 659 584,54 0 140 50 50 8,0 5,1
140 140 110 10 17.6 700 647 660 515,68 0 140 50 50 8,0 6,3
160 160 90 10 17.6 700 647 661 845,15 0 140 50 54 9,5 5,4
160 160 110 10 17.6 700 647 662 800,68 0 120 40 45 9,5 6,6
160 160 125 10 17.6 700 647 663 596,09 0 110 40 44 9,5 7,4
160 160 140 10 17.6 700 647 664 551,71 0 90 40 33 9,5 8,3
180 180 125 10 17.6 700 647 665 826,57 0 130 40 52 10,7 7,4
180 180 140 10 17.6 700 647 666 On Request 0 110 40 41 10,7 8,3
180 180 160 10 17.6 700 647 667 571,06 0 90 40 33 10,7 9,5
200 200 140 10 17.6 700 647 668 850,92 0 140 40 50 11,9 8,3
200 200 160 10 17.6 700 647 669 845,35 0 120 40 41 11,9 9,5
200 200 180 10 17.6 700 647 670 752,38 0 100 40 43 11,9 10,7
225 225 160 10 17.6 700 647 671 1.024,27 0 140 40 57 13,4 9,5
225 225 180 10 17.6 700 647 672 1.016,93 0 120 40 48 13,4 10,7
225 225 200 10 17.6 700 647 673 916,34 0 100 40 40 13,4 11,9
250 250 180 10 17.6 700 647 674 1.294,49 0 150 40 54 14,8 10,7
250 250 200 10 17.6 700 647 675 1.204,90 0 130 40 55 14,8 11,9
250 250 225 10 17.6 700 647 676 1.091,89 0 110 40 40 14,8 13,4
280 280 200 10 17.6 700 647 677 1.727,13 0 160 40 58 16,6 11,9
280 280 225 10 17.6 700 647 678 1.543,08 0 130 40 52 16,6 13,4
280 280 250 10 17.6 700 647 679 1.150,72 0 110 40 47 16,6 14,8
315 315 225 10 17.6 700 647 680 1.628,75 0 160 40 62 18,7 13,4
315 315 250 10 17.6 700 647 681 1.709,59 0 140 40 57 18,7 14,8
315 315 280 10 17.6 700 647 682 1.190,12 0 120 40 54 18,7 16,6
355 355 250 10 17.6 700 647 683 2.112,62 0 180 40 74 21,1 14,8
355 355 280 10 17.6 700 647 684 1.661,08 0 150 40 61 21,1 16,6
355 355 315 10 17.6 700 647 685 1.567,25 0 120 40 51 21,1 18,7
400 400 280 10 17.6 700 647 686 3.163,22 0 200 40 85 23,7 16,6
400 400 315 10 17.6 700 647 687 2.799,36 0 170 40 75 23,7 18,7
400 400 355 10 17.6 700 647 688 2.637,19 0 130 40 58 23,7 21,1
450 450 315 10 17.6 700 647 689 4.189,57 0 210 40 86 26,7 18,7
450 450 355 10 17.6 700 647 690 On Request 0 180 40 79 26,7 21,1
450 450 400 10 17.6 700 647 691 On Request 0 140 40 65 26,7 23,7
500 500 315 10 17.6 700 647 692 5.940,90 0 260 40 107 29,7 18,7
500 500 355 10 17.6 700 647 693 4.757,09 0 220 40 91 29,7 21,1
500 500 400 10 17.6 700 647 694 4.423,11 0 190 40 86 29,7 23,7
500 500 450 10 17.6 700 647 695 On Request 0 140 40 65 29,7 26,7
560 560 450 10 17.6 700 647 696 On Request 0 200 40 91 33,2 26,7
560 560 500 10 17.6 700 647 697 On Request 0 150 40 70 33,2 29,7
630 630 500 10 17.6 700 647 698 On Request 0 220 40 99 37,4 29,7
630 630 560 10 17.6 700 647 699 On Request 0 170 40 84 37,4 33,2

644
