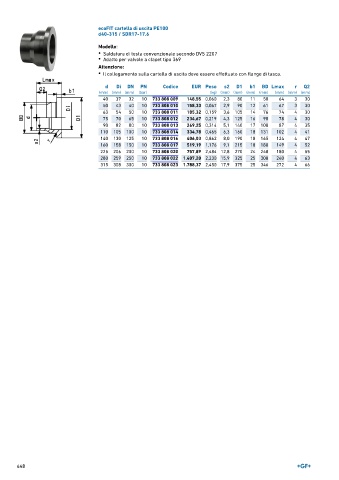

Page 648 - GEORGFISCHER - LISTINO 896

ecoFIT cartella di uscita PE100
d40-315 / SDR17-17.6

Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• Adatto per valvole a clapet tipo 369

Attenzione:
• Il collegamento sulla cartella di uscita deve essere effettuato con flange di tasca.

d Di DN PN Codice EUR Peso s2 D1 b1 BD Lmax r Q2
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
40 37 32 10 733 808 009 148,55 0,060 2,3 80 11 50 64 3 30
50 43 40 10 733 808 010 158,33 0,067 2,9 90 12 61 67 3 30
63 54 50 10 733 808 011 185,32 0,159 3,6 105 14 76 74 4 30
75 70 65 10 733 808 012 234,67 0,219 4,3 125 16 90 78 4 30
90 82 80 10 733 808 013 269,25 0,314 5,1 140 17 108 87 4 35
110 105 100 10 733 808 014 334,78 0,465 6,3 160 18 131 102 4 41
140 130 125 10 733 808 016 406,03 0,862 8,0 190 18 165 124 4 47
160 158 150 10 733 808 017 519,19 1,176 9,1 215 18 188 149 4 52
225 206 200 10 733 808 020 757,89 2,484 12,8 270 24 248 180 4 55
280 259 250 10 733 808 022 1.407,20 2,230 15,9 325 25 308 240 4 63
315 308 300 10 733 808 023 1.788,37 2,450 17,9 375 25 346 272 4 66

648
