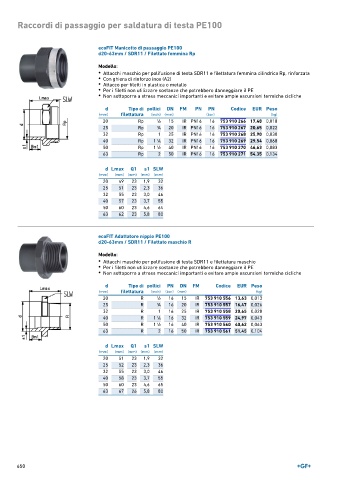

Page 650 - GEORGFISCHER - LISTINO 896

Raccordi di passaggio per saldatura di testa PE100

ecoFIT Manicotto di passaggio PE100
d20-63mm / SDR11 / Filettato femmina Rp

Modello:
• Attacchi maschio per polifusione di testa SDR11 e filettatura femmina cilindrica Rp, rinforzata
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PE
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche

d Tipo di pollici DN FM PN PN Codice EUR Peso
(mm) filettatura (inch) (mm) (bar) (kg)
20 Rp 1 ∕2 15 IR PN16 16 753 910 266 17,48 0,018
25 Rp 3 ∕4 20 IR PN16 16 753 910 267 20,65 0,022
32 Rp 1 25 IR PN16 16 753 910 268 25,90 0,038
40 Rp 1 ∕4 32 IR PN16 16 753 910 269 29,54 0,068
1
50 Rp 1 ∕2 40 IR PN16 16 753 910 270 46,63 0,083
1
63 Rp 2 50 IR PN16 16 753 910 271 54,35 0,134
d Lmax Q1 s1 SLW
(mm) (mm) (mm) (mm) (mm)
20 49 23 1,9 32
25 51 23 2,3 36
32 55 23 3,0 46
40 57 23 3,7 55
50 60 23 4,6 64
63 62 23 5,8 80

ecoFIT Adattatore nipplo PE100
d20-63mm / SDR11 / Filettato maschio R

Modello:
• Attacchi maschio per polifusione di testa SDR11 e filettatura maschio
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PE
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche

d Tipo di pollici PN DN FM Codice EUR Peso
(mm) filettatura (inch) (bar) (mm) (kg)
20 R 1 ∕2 16 15 IR 753 910 556 13,63 0,013
25 R 3 ∕4 16 20 IR 753 910 557 16,47 0,026
32 R 1 16 25 IR 753 910 558 20,65 0,028
40 R 1 ∕4 16 32 IR 753 910 559 24,97 0,043
1
50 R 1 ∕2 16 40 IR 753 910 560 40,62 0,063
1
63 R 2 16 50 IR 753 910 561 51,45 0,104
d Lmax Q1 s1 SLW
(mm) (mm) (mm) (mm) (mm)
20 51 23 1,9 32
25 52 23 2,3 36
32 55 23 3,0 46
40 58 23 3,7 55
50 60 23 4,6 65
63 67 26 5,8 80
